Koliko znate o ovim oblicima čeličnih konstrukcija?

Kao što smo pokrili četiri mainstream temeljna sustava učelična konstrukcijaindustriji prošli put, EHSS će vas u ovom izdanju nastaviti voditi u istraživanje čeličnih konstrukcija. U modernim zgradama, s rastućom strukturnom složenošću i zahtjevima nosivosti, strukturni oblici kao što su rešetkaste ljuske, ovjesni kabeli, konstrukcije grednih nizova i betonom ispunjene čelične cijevi naširoko su primijenjeni. Tipovi čeličnih konstrukcija predstavljeni u ovom izdanju obično se koriste u inženjeringu sa zrelim tehničkim sustavima i odgovarajućim pratećim standardima, koji dominiraju svojim segmentiranim područjima.

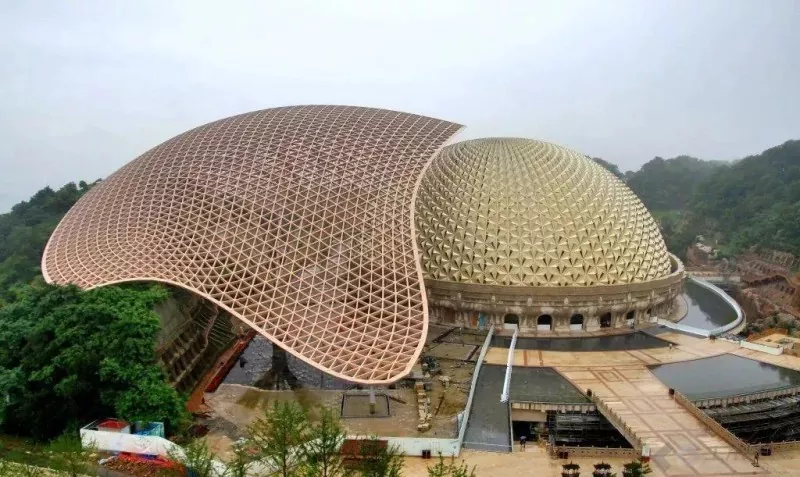

Rešetkasta struktura ljuske, kao što ime sugerira, je zakrivljena rešetkasta struktura koja podsjeća na ljusku jajeta. Njegova temeljna značajka leži u sposobnosti oblikovanja zakrivljenih oblika velikog raspona kao što su kupole i lukovi. Uz elegantan izgled i učinkovito podnošenje sile, naširoko se primjenjuje u velikim sportskim dvoranama, izložbenim centrima, planetarijima i botaničkim staklenicima.

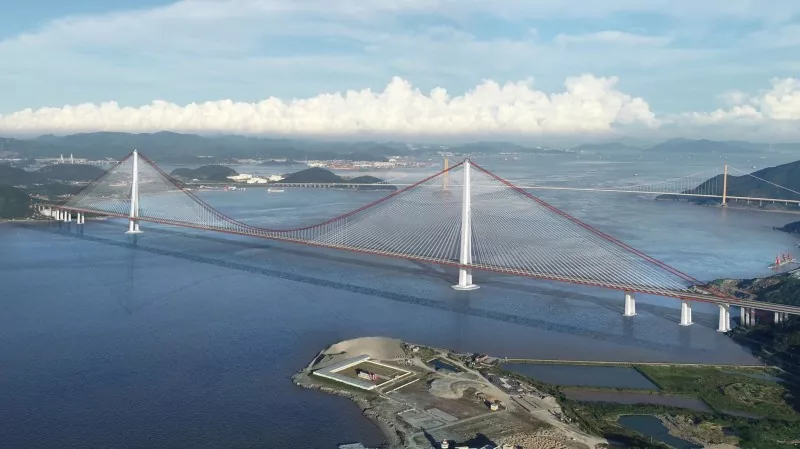

Strukture ovjesa uzimaju čelične sajle visoke čvrstoće kao osnovne komponente i ostvaruju velike raspone koristeći vlačna svojstva sajli. Odlikuju se ultra velikim rasponskim kapacitetom, malom vlastitom težinom i malom potrošnjom čelika, a uglavnom se koriste za viseće mostove, velike stadione, terminale zračnih luka i druge projekte.

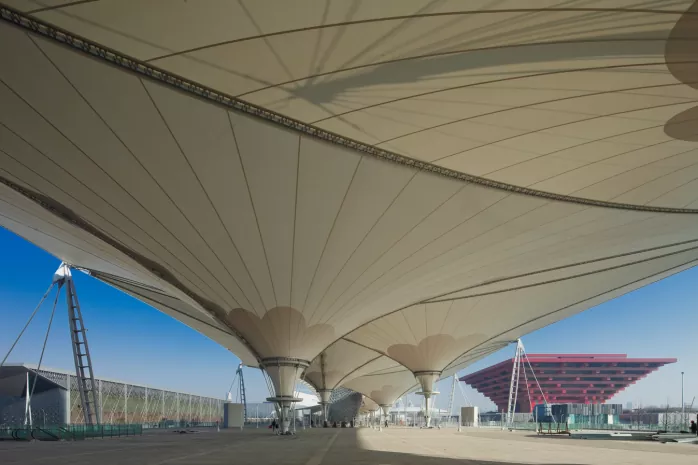

Kabelsko-membranska struktura je najčešći i najrašireniji tip među svim membranskim strukturama, sastavljena od membranskih materijala zajedno s čeličnim komponentama ili čeličnim okvirima. Membranske tkanine obično su presvučene PTFE-om ili PVC-om. Uz malu težinu, veliku čvrstoću i veliku fleksibilnost za oblikovanje složenih zakrivljenih površina slobodnog oblika, obično se koristi za nadstrešnice, pejzažne instalacije, naplatne postaje i mjesta na napuhavanje.

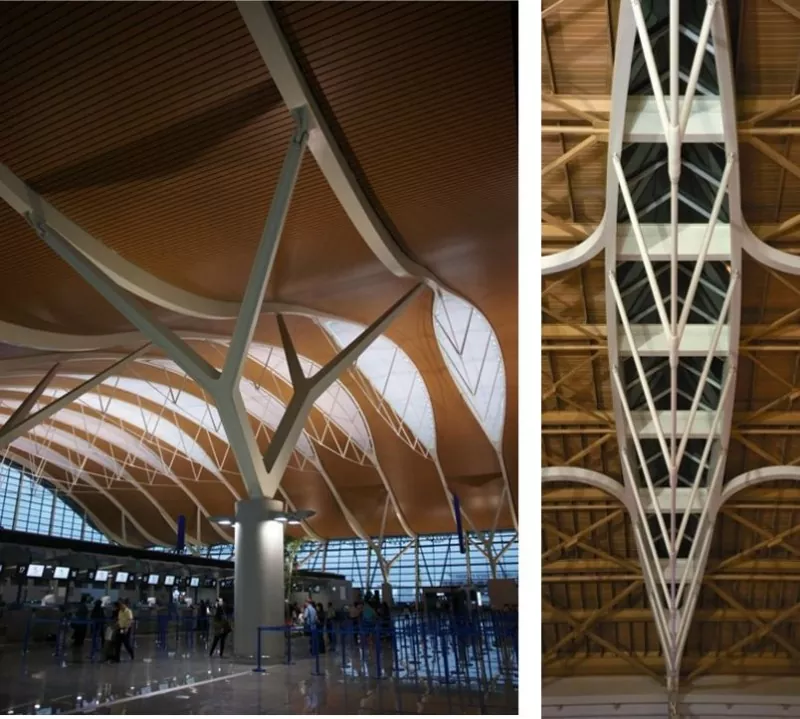

Konstrukcija oslonjena na strune sastoji se od krutih gornjih pojaseva i savitljivih donjih čeličnih užadi povezanih podupiračima, pri čemu su krute gornje užadi većinom čelične grede ili rešetke, pa se može tumačiti i kao konstrukcija nastala spajanjem čeličnih greda ili rešetki s čeličnim užadima preko potpornjaka. Struktura grednog niza je najčešći i tipični oblik ovog konstrukcijskog sustava s čvrstim čeličnim gredama kao gornjim komponentama. Uz samostalnu ravnotežu i izvrsnu sposobnost raspona, konstrukcije poduprte žicama uglavnom se primjenjuju na krovove s velikim rasponom i terminale zračnih luka.

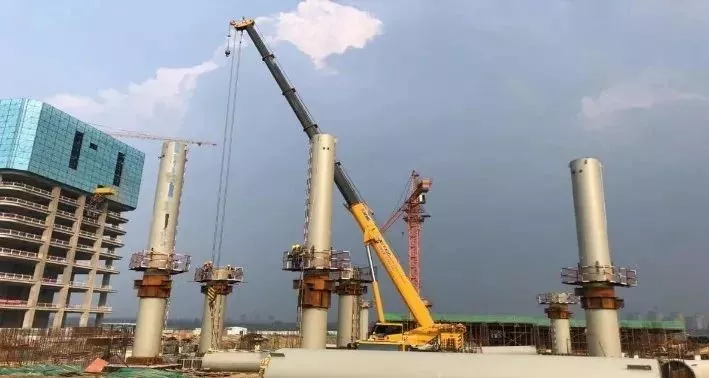

Struktura čelične cijevi ispunjene betonom odnosi se na strukturu s betonom ispunjenom unutar čeličnih cijevi kako bi se uvelike poboljšala nosivost i duktilnost. Ima visoku nosivost i povoljnu duktilnost, a uglavnom se koristi kao kompresijski element u stupovima supervisokih zgrada, lučnim mostovima i konstrukcijama velikog raspona.

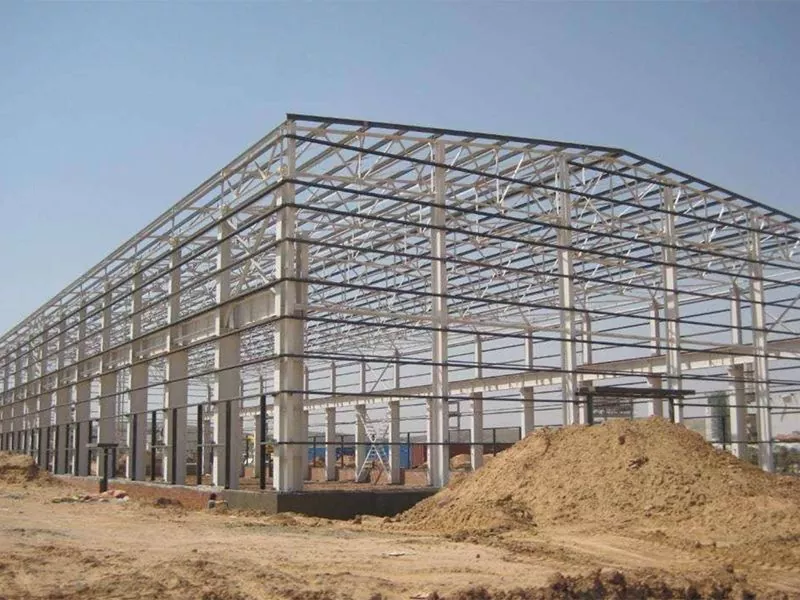

Portalni okviri, čelični okviri, čelične rešetke i rešetkaste strukture spomenute u prethodnom broju mogu se pohvaliti najvećim tržišnim opsegom i najuniverzalnijim scenarijima primjene, služeći kao najbolji izbor za male i srednje tvornice, visoke zgrade i konvencionalne krovove velikog raspona. Nasuprot tome, rešetkaste ljuske, ovjesne strukture, strukture kabelskih membrana, konstrukcije grednih nizova i konstrukcije od čeličnih cijevi ispunjenih betonom o kojima se govori u ovom izdanju specijalizirani su podsustavi prilagođeni za scenarije koji uključuju posebne raspone, supervisoke zgrade, lagana kućišta i kompozitne uvjete naprezanja, a također predstavljaju glavne i popularne sustave čeličnih konstrukcija danas.

Svečelični konstrukcijski sustavipokriveni u dva dijela imaju različite prednosti i međusobno se nadopunjuju, zajedno tvoreći potpuni tehnički spektar za trenutno inženjerstvo čeličnih konstrukcija. Konkretno, konstrukcija čeličnog okvira postavlja temelje za strukturu čeličnog okvira s uporcima; rešetkaste ljuske i prostorne mreže spadaju u kategoriju prostornih mrežastih struktura kao paralelni oblici; ovjesne, kabelske membrane i konstrukcije oslonjene na konopce mogu se kombinirati s rešetkama i rešetkama za formiranje sustava velikog raspona; hladno oblikovane čelične konstrukcije tankih stijenki uglavnom se primjenjuju u sustavima lakih čeličnih konstrukcija; a konstrukcije od čeličnih cijevi ispunjenih betonom spadaju u spregnute nosive sustave čelik-beton.

Prilikom odabira tipova konstrukcija za praktične projekte, sveobuhvatna procjena će se provesti na temelju funkcija zgrade, uvjeta raspona, ekonomskih pokazatelja i zahtjeva rasporeda izgradnje kako bi se odredilo optimalno rješenje. Pratite nasEHSSslužbeni kanali za više profesionalnih tehničkih ažuriranja čeličnih konstrukcija. S 21 godinom predanosti izradi i montaži čeličnih konstrukcija, isporučujemo tehničku podršku za cijeli proces za vaše projekte uz solidne profesionalne sposobnosti.
