Kako je postignuta konstrukcija velikog raspona zgrade tvornice odjeće od čeličnog okvira?

Pod poticajem suvremenog industrijskog razvoja, proizvodni proces tvornica odjeće doživio je značajne promjene, prelazeći s izvorne potpuno ručne proizvodnje na sadašnju mehaniziranu obradu na pokretnoj traci, što je uvelike povećalo učinkovitost proizvodnje. Međutim, kako se procesi krojenja, šivanja, glačanja, inspekcije i pakiranja trebaju organizirati u pokretnim linijama, a način brzog odziva malih serija i više varijanti postaje široko rasprostranjen, tvornice odjeće imaju sve veću potražnju za fleksibilnim rasporedom prostora. Najučinkovitiji način da se to poboljša je povećanje unutarnjeg prostora, olakšavajući prilagodbu radnih stanica i logističkih kanala u bilo kojem trenutku. Stoga,Konstrukcije tvornice odjeće s čeličnim okvirompostupno su zamijenile tradicionalne tvornice odjeće od betonskih konstrukcija. Ovaj članak govori o tome kako tvornice odjeće s čeličnom konstrukcijom postižu velike raspone iz dvije perspektive: strukturalnog oblika i praktične vrijednosti prostora bez stupova u proizvodnji odjeće.

1. Strukturni oblik

A Izgradnja tvornice odjeće s čeličnim okviromtipično ima sljedeće uobičajene strukturne oblike: portalni okvir i rešetka.

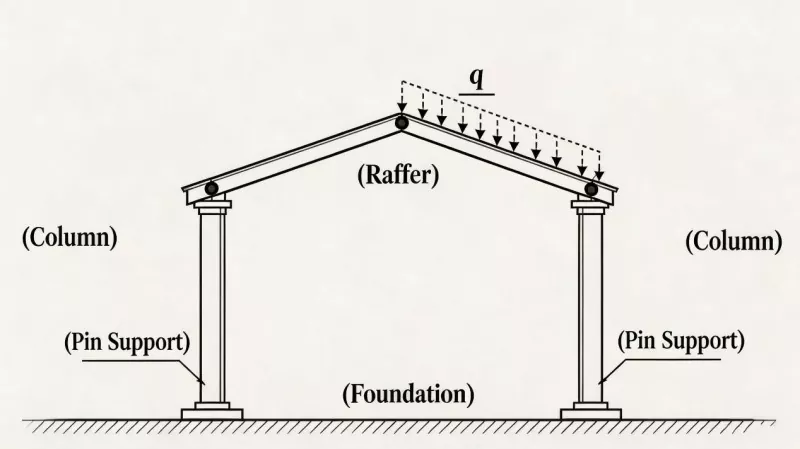

● Portalni okvir

Ovo je najčešće korištena shema za jednokatne tvornice odjeće. Nastaje međusobnim krutim spojem čeličnih greda i čeličnih stupova, pri čemu su načini spajanja vijčani spoj i zavarivanje. Formira stabilan sustav za nošenje sile. Čelične grede i čelični stupovi obično koriste čelik u obliku slova H. Najekonomičniji raspon okvira portala je 18 do 30 metara. Bliska veza između komponenti i znanstvenog prijenosa energije može osigurati da konstrukcija može postići veliki raspon dok je također otporna na vjetar i potrese.

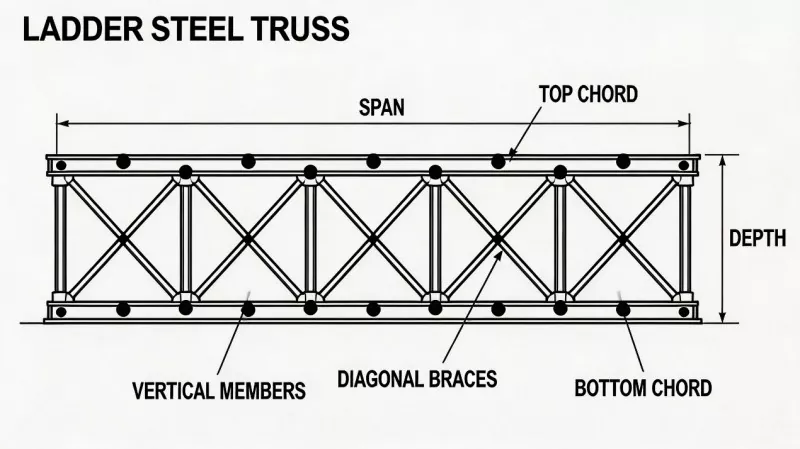

● Konstrukcija rešetke

U usporedbi sa strukturom portalnog okvira, rešetkasta konstrukcija sastoji se od gornjih rešetkastih članova, mrežnih elemenata i donjih rešetkastih članova. Za raspone veće od 36 metara, učinkovitost sile i upotreba čelika mnogo su veći nego kod okvira portala. Korištenjem trapezoidne rešetke visine 3,2 metra, potrošnja čelika može se kontrolirati na oko 55 kg/m², dok bi H-greda s punim rasponom ekvivalentnog raspona zahtijevala približno 75 kg/m².

2. Praktična vrijednost otvorenih prostora u proizvodnji odjeće

Otvoreni prostori velikog raspona u konstrukcijama tvornica odjeće s čeličnim okvirom ne odnose se samo na prostrana područja, već mogu značajno povećati učinkovitost proizvodnje.

Njegova praktična vrijednost ogleda se u sljedećim aspektima:

● Brzo podešavanje proizvodne linije

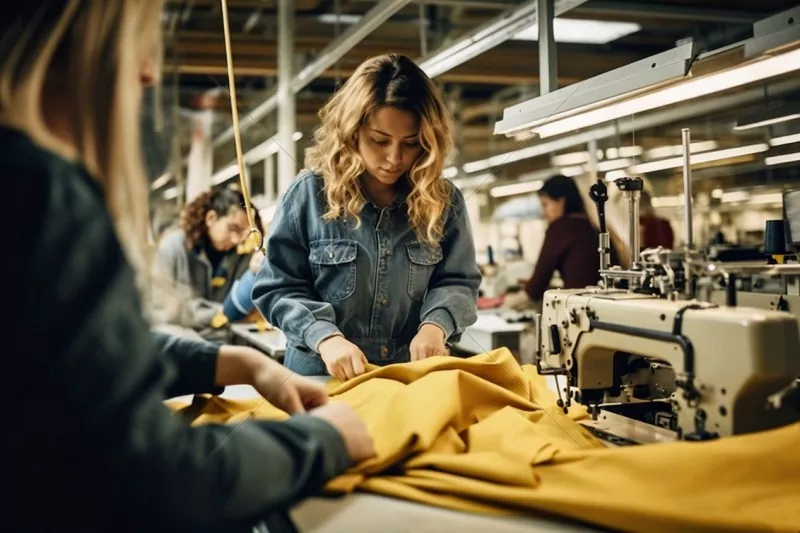

U usporedbi s tradicionalnim tvornicama odjeće s rešetkastom strukturom betonskih stupova, naša tvornica odjeće s čeličnom konstrukcijom nema međustupove koje bi ometali, tako da se raspored radnih stanica može brzo prilagoditi. Stolovi za radnu stanicu i konopci za vješanje mogu se izravno vodoravno pomicati.

● Optimizacija logističkog puta

Nakon usvajanja dizajna bez stupaca, viličari i AGV-ovi unutar tvornice mogu postići ravnocrtno kretanje od ulaza sirovina do izlaza gotovog proizvoda. Stvarno mjerenje pokazuje da je udaljenost transporta unutar tvornice za svaki gotov proizvod smanjena za 12 do 18 metara. Izračunato na temelju dnevne količine proizvodnje od 10.000 komada, to je ekvivalentno smanjenju od 120 do 180 kilometara neučinkovitog rukovanja dnevno.

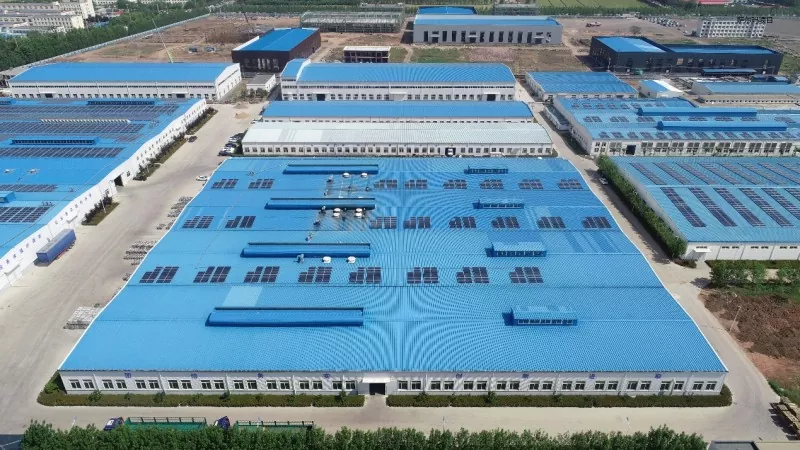

● Poboljšanje korištenja prirodnog svjetla

Prostor bez stupova kombiniran je s neprekinutim krovnim svjetlosnim trakama, čime se povećava ujednačenost osvijetljenosti s 0,55 na 0,78. Ovo smanjuje lokalna područja sjene i umanjuje umor očiju šivaćih radnika.

3. Zaključak

Konstrukcija tvornice odjeće od čeličnog okvira jedan je od važnih arhitektonskih oblika modernih tvornica odjeće. Putem portalnog čeličnog okvira ili sustava čeličnih rešetki, struktura čeličnog okvira može ekonomično postići raspone od 18 do 36 metara ili čak i veće bez stupova, ispunjavajući različite zahtjeve u rasponu od pletenja do tkanja, od jednoslojnih montažnih linija do višekatnih radionica. Praktični inženjering je dokazao da tvornice čeličnih okvira velikog raspona mogu poboljšati učinkovitost prilagodbi proizvodne linije, optimizirati logističke rute i poboljšati ujednačenost rasvjete.
