Montaža čelične konstrukcije na licu mjesta + tijek rada konstrukcije integralnog dizanja + ključna razmatranja

Uvod:Ukonstrukcija čelične konstrukcije, "montaža na tlu + integralno podizanje s teškom dizalicom" (sastavljanje konstrukcije u cijelosti na tlu i podizanje u položaj kao jedinstvene jedinice pomoću teških dizalica) jedna je od najisplativijih, sigurnih i kvalitetno kontroliranih građevinskih metoda dostupnih danas.

U usporedbi s "visinskim labavim sastavljanjem" (sklapanje komponenti dio po dio visoko u zraku), ova metoda značajno smanjuje opasan rad na visini, smanjuje stope grešaka pri zavarivanju i učinkovito kontrolira strukturnu deformaciju. Međutim, zahtijeva strogu pripremu terena, visokoprecizno postavljanje šablone za montažu, rigorozne inženjerske izračune dizanja i besprijekornu signalizaciju i naredbu na licu mjesta.

U nastavku je opsežan i standardiziran tehnički vodič začelična konstrukcija na licu mjestamontaža i integralno podizanje—strukturirano s jasnim tijekovima rada i praktičnim, jednostavnim tehničkim zahtjevima za lako snalaženje.

I. Osnovni pregled metode gradnje

Logika tijeka konstrukcije: Tvornička montaža čeličnih komponenti u dijelovima → Montaža na tlu na licu mjesta na šablonama → Korekcija zavarivanja, inspekcija zavara (NDT) i dotjerivanje boje → Jednodijelno integralno podizanje na mjesto → Učvršćivanje i strukturalno poravnanje.

Ključne prednosti

•  Cijeli rad na zemlji: primarne operacije izvode se na zemlji, drastično smanjujući rizike od pada i opasnosti na velikoj nadmorskoj visini.

•  Kvaliteta koja se može kontrolirati: sklapanje, zavarivanje i poravnavanje odvijaju se u stabilnom, pristupačnom tlu, osiguravajući vrhunsku preciznost i kvalitetu izrade.

•  Visoka učinkovitost gradnje: Zavarivanje i spajanje vijcima na velikim visinama svedeno je na minimum, što značajno ubrzava napredak gradnje.

Ograničenja

•  Potrebno veliko područje za sastavljanje: Zahtijeva prostrano, ravno i dobro zbijeno područje za sastavljanje na licu mjesta.

•  Teška oprema i stroge provjere: Zahtijeva dizalice za dizanje velike tonaže i stroge inženjerske izračune za uvjete dizanja i nosivost tla.

Primjenjivi scenariji

Izgradnja čelične konstrukcije na otvorenom, kao što su čelične rešetke velikog raspona, krovni čelični moduli, čelični okviri s više raspona i sklopovi nosača kranova za teške uvjete rada.

II. Potpuni standardizirani tijek izgradnje

Standardni tok procesa: Priprema konstrukcije → Izravnavanje gradilišta i zbijanje → Postavljanje i prihvaćanje montažne šablone → Prijem i ponovna inspekcija komponenti → Montaža na tlu → Radovi zavarivanja → Ispitivanje zavara (NDT) i dotjerivanje bojom protiv korozije → Postavljanje ušice za dizanje i postavljanje → Test probnog dizanja → Formalno integralno podizanje → Fino podešavanje položaja i Privremeno učvršćivanje → Ponovna provjera osi mreže i nadmorske visine → Trajni spoj i pričvršćivanje → Uklanjanje opreme → Prihvaćanje projekta → Demontaža montažne šablone

1. Priprema za izgradnju u ranoj fazi (najkritičniji korak)

Ako je preliminarna priprema neadekvatna, lako se mogu pojaviti problemi kao što su strukturne deformacije, prevrtanje ili pogreške u dimenzijama tijekom montaže i podizanja. Usredotočite se strogo na ova 4 ključna zadatka:

•  Prvo isplanirajte: pripremite namjensku shemu podizanja. Za visokorizične, superkritične operacije, stručni pregled i formalno odobrenje su obvezni. Dovršite detaljne inženjerske izračune za radne uvjete dizalice, naprezanje elemenata, nosivost tla i točkasta opterećenja dizanja.

•  Provjera materijala i dokumenata: pregledajte tvorničke certifikate o sukladnosti, izvješća o ispitivanju mlina (MTR), zapise o tvorničkim ispitivanjima bez razaranja (NDT) i listove za provjeru dimenzija. Strogo spriječite bilo kakve nesukladne komponente da uđu na gradilište.

•  Planiranje rasporeda gradilišta: Jasno odredite odvojene zone za skladištenje komponenti, radove na montaži na tlu i pozicioniranje hoda dizalice/podizača. Za temelje od meke zemlje, iskopajte i zamijenite čvrstim zatrpavanjem, sabijte i popločite/očvrsnite tlo unaprijed.

•  Sigurnosni brifing za osoblje: zavarivači, rukovatelji dizalicom, signalizatori i montera moraju posjedovati važeće certifikate o kvalifikaciji. Provedite temeljite sigurnosne i tehničke upute za sve radnike, pojašnjavajući pojedinačne odgovornosti i sigurnosne zabrane.

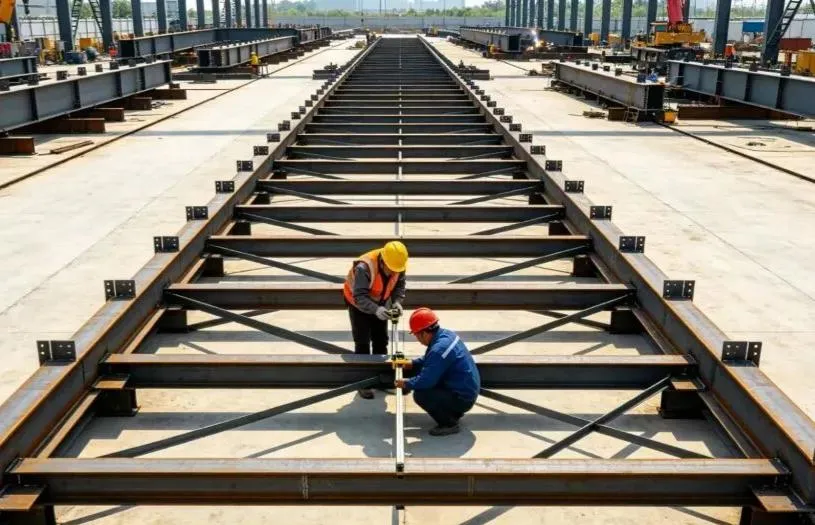

2. Postavljanje i prihvaćanje montažne šablone

Montažna šablona (podložni okvir) neophodna je za preciznost montaže. Neobavezna montaža ili nestandardni, improvizirani okviri su strogo zabranjeni!

•  Upotrijebite standardni konstrukcijski čelik: izradite šablone koristeći nacionalne standarde čeličnih dijelova kako biste osigurali odgovarajuću krutost i stabilnost, sprječavajući slijeganje na tlo, strukturalni progib ili podrhtavanje nakon opterećenja.

•  Precizno postavljanje i pozicioniranje: Precizno postavite vodeće linije; strogo kontrolirajte mrežne osi, visinu i nivelaciju. Za komponente velikog raspona, ugradite pre-camber (namjernu krivulju prema gore) prema specifikacijama dizajna kako biste spriječili buduće progibe pod radnim opterećenjem.

•  Namjenska inspekcija i ovjera: specijalizirana inspekcija mora se provesti nakon završetka postavljanja šablone. Snimite i arhivirajte sva mjerenja dimenzija, visine i ravnosti. Šablona se može koristiti samo nakon službene prijave

3. Isporuka komponenti i uzemljenje

Montaža na tlo je ključni proces za kontrolu ukupne strukturne kvalitete. Važna je precizna kontrola:

•  Inspekcija dolazne komponente: pregledajte svaku komponentu po dolasku na izgled, deformaciju prilikom transporta, zaštitne premaze i poravnanje otvora za vijke. Ispravite i ispravite sve manje deformacije prije sastavljanja.

•  Pozicioniranje i podešavanje šablone: ​​nakon postavljanja komponenti na šablonu, upotrijebite hidrauličke dizalice i zatezne sajle za fino podešavanje i strogu kontrolu raspona, osnih linija, elevacije, korijenskog razmaka (međusobnog razmaka) i okomitog poravnanja.

•  Zavarivanje privijanjem od strane certificiranih zavarivača: certificirani zavarivači moraju izvoditi zavarivanje privijanjem (privremeno držanje zavara). Duljina pričvrsnog zavara i veličina kutnog kraka moraju zadovoljavati tehničke standarde, sprječavajući poroznost, pukotine i druge nedostatke zavarivanja.

•  Simetrično zavarivanje i smanjenje naprezanja: Formalno zavarivanje mora strogo slijediti načela "simetričnog zavarivanja" i "zavarivanja unatrag" (zavarivanje u kratkim izmjeničnim segmentima) kako bi se ravnomjerno oslobodilo toplinsko naprezanje i smanjilo savijanje. Za debele čelične ploče, striktno provodite kontrolu predgrijanja i međuprolazne temperature.

•  Provjera nakon montaže: nakon što je montaža dovršena, temeljito ponovno izmjerite ukupne dimenzije, vrijednosti nagiba i bočnu ravnost kako biste zajamčili potpunu usklađenost s inženjerskim kodovima i projektnim crtežima.

4. Pregled zavara i dotjerivanje antikorozivne boje

•  Ispitivanje bez razaranja (NDT): Izvedite ultrazvučno ispitivanje (UT) ili radiografsko ispitivanje (RT) prema specifikacijama dizajna. Svaki nesukladni zavar mora se u potpunosti izdubiti, ponovno zavariti i ponovno ispitati do 100% kvalifikacije.

•  Čišćenje i ponovno bojanje zavara: izbrusite zavarene spojeve do glatke, uklonite hrđu, šljaku i prskanje i odmah nanesite odgovarajući temeljni premaz protiv korozije i završni premaz kako biste osigurali kontinuirani i netaknuti sustav zaštitnog premaza.

•  Površinska zaštita: Zaštitite tarne kontaktne površine vijaka visoke čvrstoće, rupe za vijke i gotove slojeve boje od prskanja zavara, kontaminacije mašću/uljem i mehaničkih ogrebotina.

5. Odabir točaka dizanja i opreme

Sigurnosno pravilo za podizanje jezgre: Nikada ne mijenjajte točke podizanja bez ovlaštenja, nikada ne miješajte neodgovarajuću opremu i nikada ne izlažite komponente neprimjerenim silama.

•  Koristite dizajnirane ušice za dizanje: Uvijek koristite unaprijed dizajnirane, tvornički konstruirane ušice za dizanje (ušice za podmetanje). Strogo je zabranjeno neodobreno zavarivanje na licu mjesta ili bušenje rupa za improvizirane točke za podizanje. Svi zavareni spojevi za podizanje moraju biti podvrgnuti 100% NDT inspekciji.

•  Izračun kapaciteta snabdijevanja: Odaberite čeličnu žičanu užad, okove i priveznice za podizanje strogo na temelju izračunatih opterećenja, uključujući faktore sigurnosti dinamičkog opterećenja. Preopterećenje je strogo zabranjeno.

•  Zaštite za kutove: Instalirajte štitnike za kutove (omekšivači/zaštite rubova) na sve oštre kutove i rubove čeličnih elemenata kako biste spriječili rezanje ili oštećenje žičane užadi.

•  Privremeno pojačanje: Dodajte privremene podupirače/članove na strukturno vitke dijelove ili dijelove tankih stijenki (kao što su dugačke rešetke) kako biste spriječili uvijanje, savijanje ili lokalnu deformaciju tijekom podizanja.

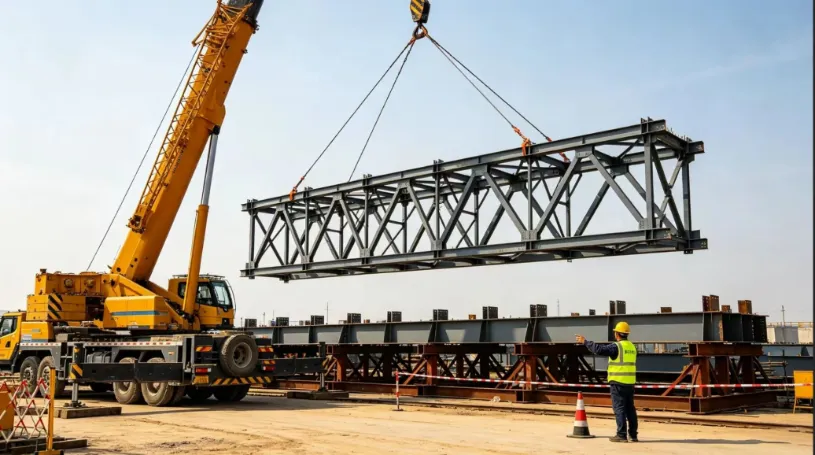

6. Probni test dizanja (nikada se ne smije preskočiti)

Probno dizalo posljednja je obrambena barijera protiv nezgoda pri dizanju.

•  Podignite i lebdite: Lagano podignite komponentu 200–300 mm iznad montažne šablone i držite je u zraku 5 do 10 minuta.

•  Sveobuhvatna inspekcija: temeljito pregledajte: uvjete opterećenja na točkama dizanja, deformaciju opute, ukupni i lokalni progib elemenata, stabilnost dizalice, slijeganje tla ispod potpora i sve smetnje ili zapinjanje na šabloni.

•  Momentalno spuštanje na abnormalnosti: ako se primijeti bilo kakva neuobičajena buka, strukturna distorzija ili prekomjerno slijeganje na tlo, odmah spustite komponentu natrag na šablonu. Formalno podizanje može se nastaviti tek nakon što se odobre korektivne radnje.

7. Podizanje, pozicioniranje i privremeno osiguranje cijelog sklopa

•  Jedinstvena signalizacija za jednu osobu: operacijama mora upravljati jedan imenovani zapovjednik signalizacije koristeći standardizirane ručne signale i glasovne naredbe. Signaliziranje više osoba i kaotične operacije su strogo zabranjene.

•  Glatki pokreti dizalice: podizanje, okretanje (njihanje) i luffing (podizanje grane) moraju ostati glatki i spori cijelo vrijeme. Izbjegavajte naglo zaustavljanje, oštra skretanja ili udarna opterećenja. Zemaljska posada mora koristiti užad (užad za navođenje) kako bi stabilizirala orijentaciju komponente i spriječila sudar s postojećim strukturama.

•  Pozicioniranje i neposredna privremena potpora: nakon postavljanja na trajne potpore, precizno fino podesite mrežne osi, visinu i okomitu visinu. Odmah postavite privremene potporne podupirače i zategnite užad.

•  Core Safety Red Line: Nikada ne otpuštajte kuku dizalice dok sečelična konstrukcijatvori stabilan, samonosivi konstrukcijski sustav.

8. Trajno spajanje i završni radovi

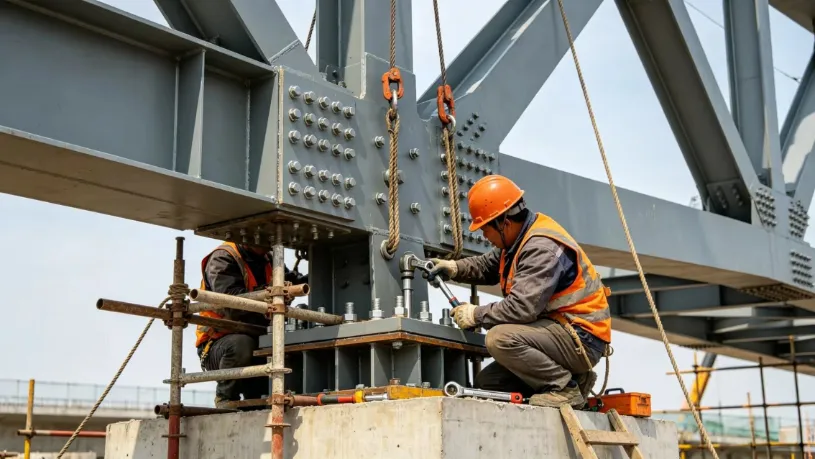

•  Prvo pričvršćivanje vijcima visoke čvrstoće: dajte prednost pričvršćivanju vijcima visoke čvrstoće. Strogo slijedite slijed pritezanja u dvije faze: "Početno pritezanje → Završno pritezanje momentom". Jasno označite svaki vijak nakon konačnog zatezanja kako biste spriječili propuštene, labave ili pretjerano zategnute vijke.

•  Zavarivanje na licu mjesta: Izvedite sučeono zavarivanje i zavarivanje na licu mjesta u slojevima s više prolaza i provedite ispitivanje bez razaranja (NDT) odmah po završetku.

•  Ponovno mjerenje ukupne konstrukcije: Ponovno izmjerite sve ukupne dimenzije, visine i vrijednosti otklona. Nakon što se potvrdi da je sukladan, sigurno rastavite opremu za dizanje, privremene oslonce i šablonu za uzemljenje.

•  Popravak i primopredaja premaza: Popravite sve oštećene antikorozivne i vatrootporne premaze na pogođenim područjima kako biste dovršili gotovu instalaciju.

III. Kritične mjere opreza na licu mjesta (ključne zamke koje treba izbjegavati)

1. Točke kontrole kvalitete montaže

•  Čvrsti temelj šablone: ​​Tlo ispod šablone za montažu mora biti čvrsto, zbijeno i ravno. Montažni radovi su strogo zabranjeni na mekom tlu ili natopljenom tlu tijekom kišnog vremena kako bi se spriječilo neravnomjerno slijeganje.

•  Stroga kontrola pred-nagiba: Točno postavite pred-nagib (namjerna krivulja prema gore) za elemente velikog raspona prema projektiranim vrijednostima. Još jednom provjerite mjere prije i nakon sastavljanja kako biste spriječili spuštanje prema dolje nakon postavljanja.

•  Ograničenja zavarivanja u teškim vremenskim uvjetima: Odmah prekinite zavarivanje na otvorenom tijekom jakog vjetra, kiše, snijega ili niskih temperatura. Osigurajte da su vlažne čelične površine temeljito osušene bakljama za grijanje prije nastavka zavarivanja.

•  Zaštitite tarne površine vijaka visoke čvrstoće: Strogo zaštitite tarne površine kontakta vijaka. Strogo je zabranjeno brušenje, onečišćenje uljem ili opekline od zavarivanja, osiguravajući da koeficijent klizanja zadovoljava inženjerske standarde.

2. Obavezne crvene crte za sigurnost pri dizanju

•  Vremenske zabrane: Dizanje je strogo zabranjeno tijekom jakog vjetra jačine 6 i više (brzina vjetra ≥ 10,8 m/s), guste magle, jake kiše ili kada je noćno osvjetljenje neadekvatno.

•  Oslonac za potporne potpore dizalice: potporne potpore dizalice moraju biti u potpunosti poduprte debelim čeličnim pločama za raspodjelu opterećenja na čvrstom, provjerenom tlu kako bi se spriječilo prevrtanje dizalice ili probijanje potpora.

• Čvrsta sigurnosna isključena zona: Postavite čvrstu barijeru i slobodnu isključenu zonu unutar radnog radijusa dizalice. Neovlaštenom osoblju strogo je zabranjen ulazak, prolazak ili boravak u tom području.

•  Provjera opute prije smjene: pregledajte svu opremu za dizanje, opremu za oputu i žičanu užad prije svake radne smjene. Zamijenite odmah ako puknute žice, prekomjerno trošenje ili savijanje/deformacije prijeđu dopuštene granice.

3. Uobičajeni rizici i preventivne mjere

•  Prekomjerna deformacija komponente: Unaprijed postavljeni projektirani nagib, dodajte privremene podupirače za pojačanje, slijedite simetrične sekvence zavarivanja i izvršite pune provjere opterećenja u uvjetima dizanja.

•  Greška pri kidanju ušice za podizanje: Izvedite specijalizirani strukturni dizajn za ušice za podizanje, osigurajte zavarivanje punim prodorom uz 100% NDT pregled i strogo zabranite neodobrene improvizirane točke podizanja.

•  Slijeganje tla ili prevrtanje dizalice: unaprijed provjerite i učvrstite tlo, postavite teške čelične ploče ispod potpora i pratite slijeganje tla tijekom probnog dizanja.

•  Strukturalna nestabilnost nakon postavljanja: Odmah postavite užad i privremene potporne podupirače, striktno poštujući načelo: "Nikada ne otpuštajte kuku dizalice prije nego što je konstrukcija pričvršćena."

•  Nestandardni vijci visoke čvrstoće: Strogo zaštitite kontaktne površine na trenje, primijenite standardizirane postupke pritezanja zakretnim momentom te pregledajte i označite bojom svaki pojedinačni vijak po završetku.

IV. Sažetak

Osnovna logika upravljanjamontaža čelične konstrukcije na licu mjestaa integralno podizanje može se sažeti kao: precizna montaža na tlo, kruta kontrola šablone, rigorozan izračun podizanja, glatko i ravnomjerno podizanje i nikad ne otpuštanje kuke prije učvršćivanja.

Striktnim upravljanjem četiri kritična stupa—kvaliteta šablona, ​​deformacija zavarivanjem, uvjeti podizanja opterećenja i privremena strukturalna stabilnost—mogu se spriječiti najčešći građevinski nedostaci i sigurnosne nezgode, pružajući sigurno, pouzdano i učinkovito rješenje za inženjering čeličnih konstrukcija velikih raspona.
