Supermarket skladišta s čeličnim okvirom

Zgrada supermarketa skladišta s čeličnim okvirom oblik je konstrukcije koji je posebno dizajnirala naša kineska tvornica čeličnih konstrukcija za supermarkete u stilu skladišta. Kombinira inženjerske karakteristike "konstrukcije čeličnog okvira" i funkcionalne zahtjeve "supermarketa u stilu skladišta". Naša tehnologija konstrukcije čeličnog okvira pružila je rješenja za mnoge klijente u raznim zemljama i regijama. Mi smo dobavljač i proizvođač čeličnih konstrukcija s više od 20 godina iskustva.

Struktura jezgre

Čelični okvir

● Glavni materijali: glavne nosive komponente kao što su stupovi, grede i krovni nosači koriste vruće valjani čelik u obliku slova H, kvadratne čelične cijevi itd.

● Metoda povezivanja: Komponente se sklapaju na licu mjesta pomoću vijaka visoke čvrstoće, zavarivanja itd.

● Struktura kućišta: Vanjski zidovi i krovovi obično koriste sendvič panele ili profilirane čelične ploče umjesto tradicionalnih zidova od opeke ili betonskih zidova.

Osnovna funkcija

Supermarket u stilu skladišta

● Visoka čista visina: prvi kat supermarketa u stilu skladišta čelične konstrukcije obično ima visinu od 8-12 metara ili čak i više. Korištenje visokih polica za vertikalno skladištenje, maksimiziranje kapaciteta zaliha. Viličari se mogu slobodno kretati između polica radi obavljanja operacija nadopune. Kupcima pruža otvoreno i nestresno iskustvo kupnje.

● Integrirana cirkulacija: Unutrašnjost zgrade obično je podijeljena na prednji i stražnji dio, bez tvrdih pregrada između njih. Same visoke police su i izložbene i skladišne ​​jedinice. Kupci mogu promatrati proces nadopunjavanja, pojačavajući osjećaj "velike količine, dobre cijene" skladišta.

● Komplementarne funkcije: Potrebno je projektirati posebne platforme za utovar i veliko vanjsko parkiralište.

Strukturni sustav

Supermarketi skladišta sa čeličnim okvirom uglavnom usvajaju sljedeća dva strukturna sustava ili njihovu kombinaciju:

Slučaj proizvoda

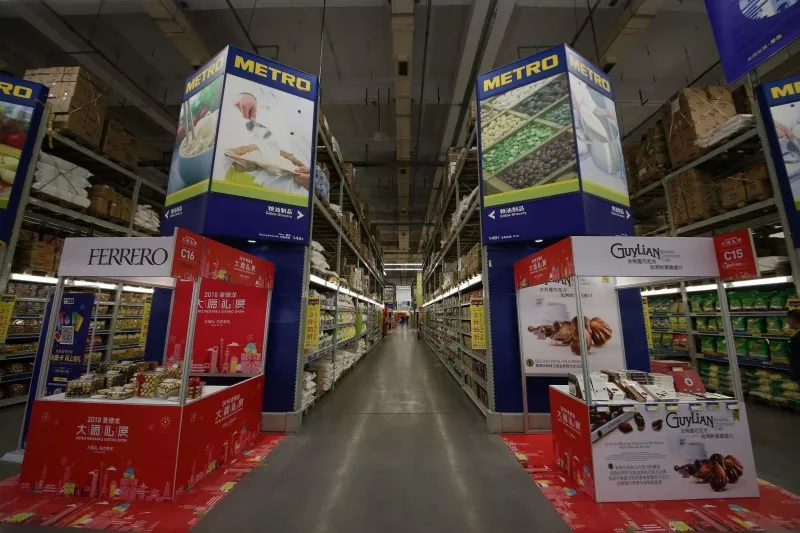

Metro (METRO) - Pionir njemačkih skladišnih supermarketa s čeličnim okvirom

● Strukturni sustav: Lagana čelična konstrukcija okvira portala, s rasponom koji se obično kreće od 24 do 30 metara, i razmakom stupova od 6 do 12 metara.

● Unutarnji prostor: Neto visina od 8 do 10 metara, visoke police izravno dosežu do oko 7 metara, a viličari mogu slobodno raditi među policama.

● Identifikacija izgleda: Vanjska fasada većinom se sastoji od plavo-bijelih metalnih sendvič panela, s istaknutim logotipom "METRO" na kosom zidu, a predviđena je i platforma za utovar (iste visine kao krevet kamiona).

● Pod: Betonski pod za teške uvjete rada, debljine približno 250 mm, a površina je očvrsnuta, sposobna izravno nositi viličare i potpuno natovarene palete.

Kompletan proces proizvodnje proizvoda

Proces proizvodnje dovršenog skladišnog supermarketa s čeličnim okvirom općenito uključuje sljedeće korake:

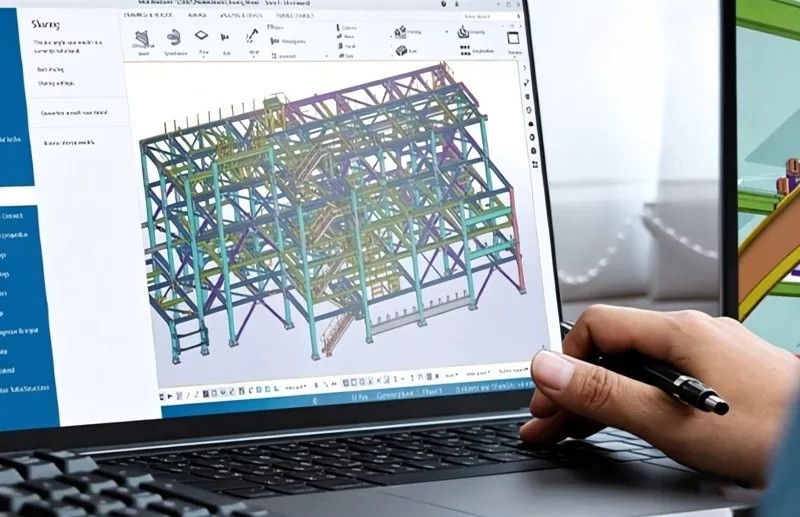

1. Produbljivanje dizajna

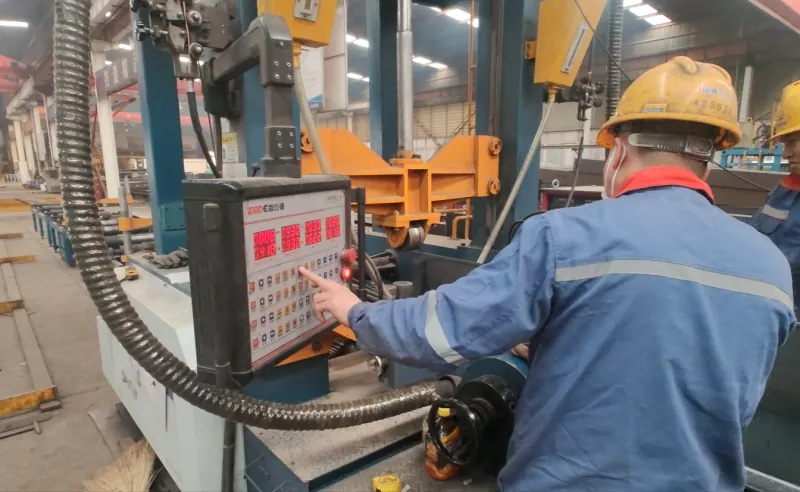

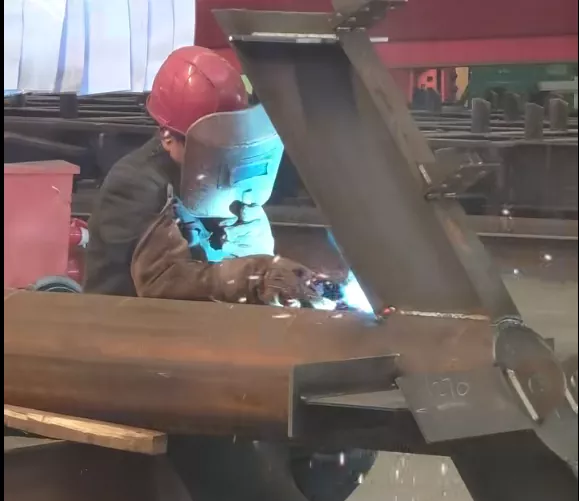

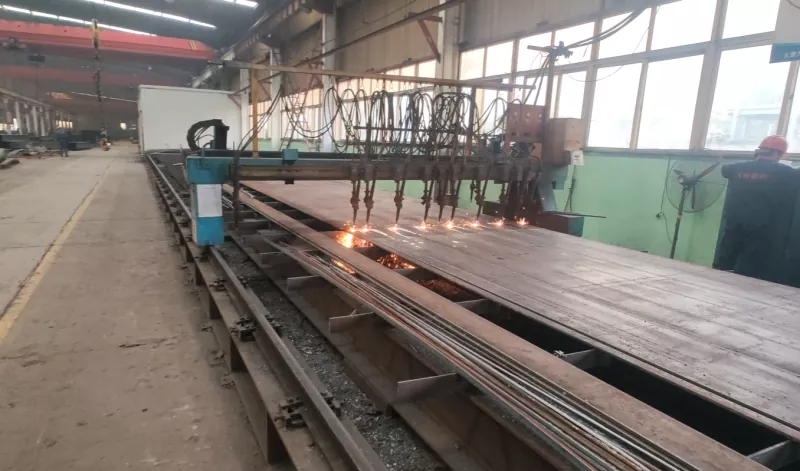

2. Rezanje i obrada

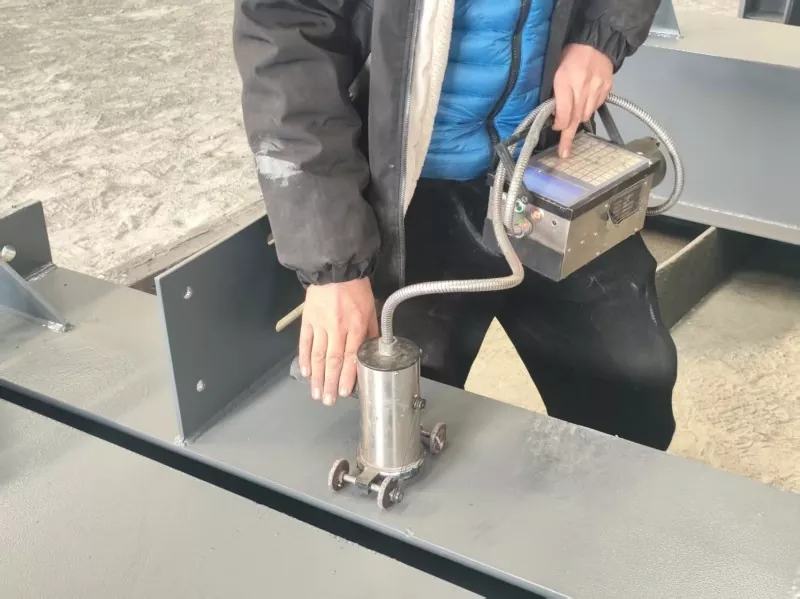

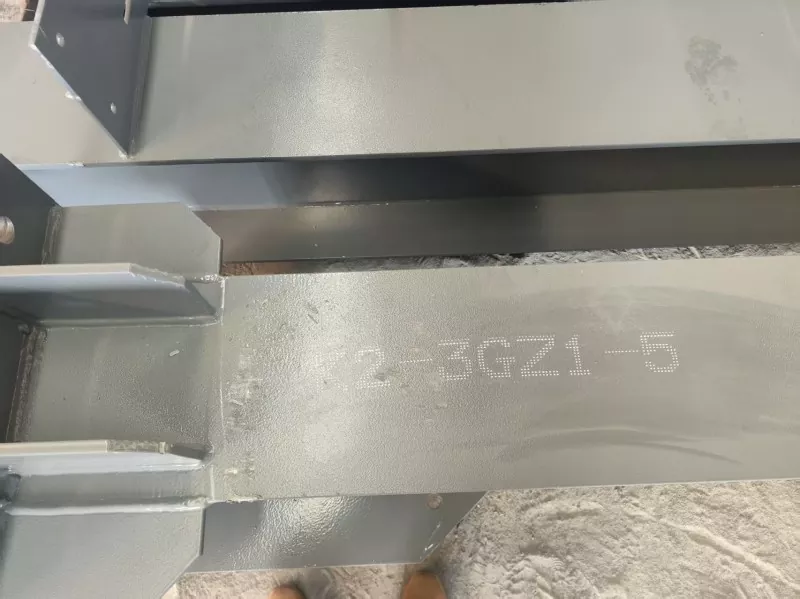

3. Laserski ispis brojeva komponenti

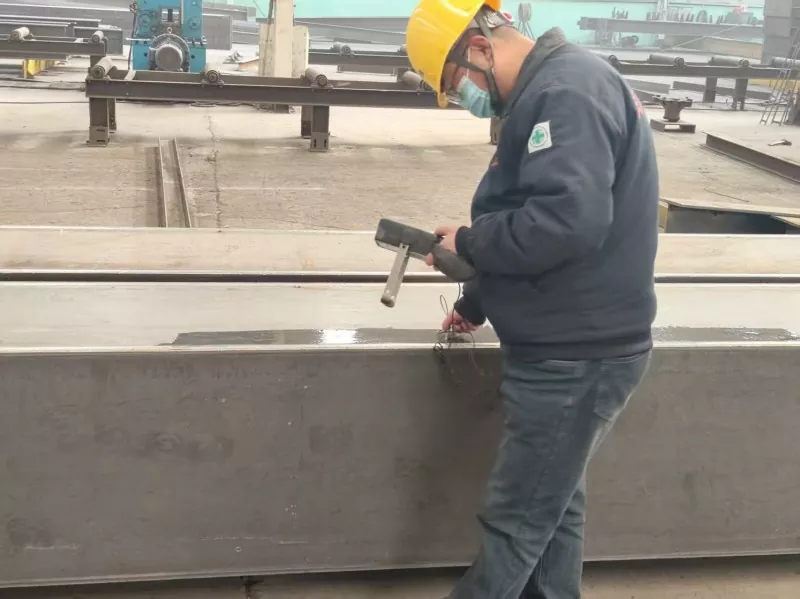

4. Inspekcija kvalitete

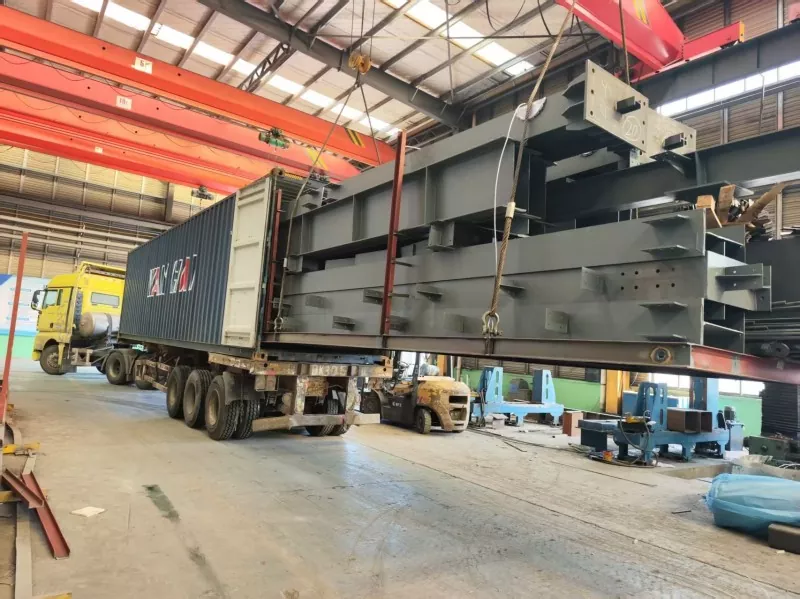

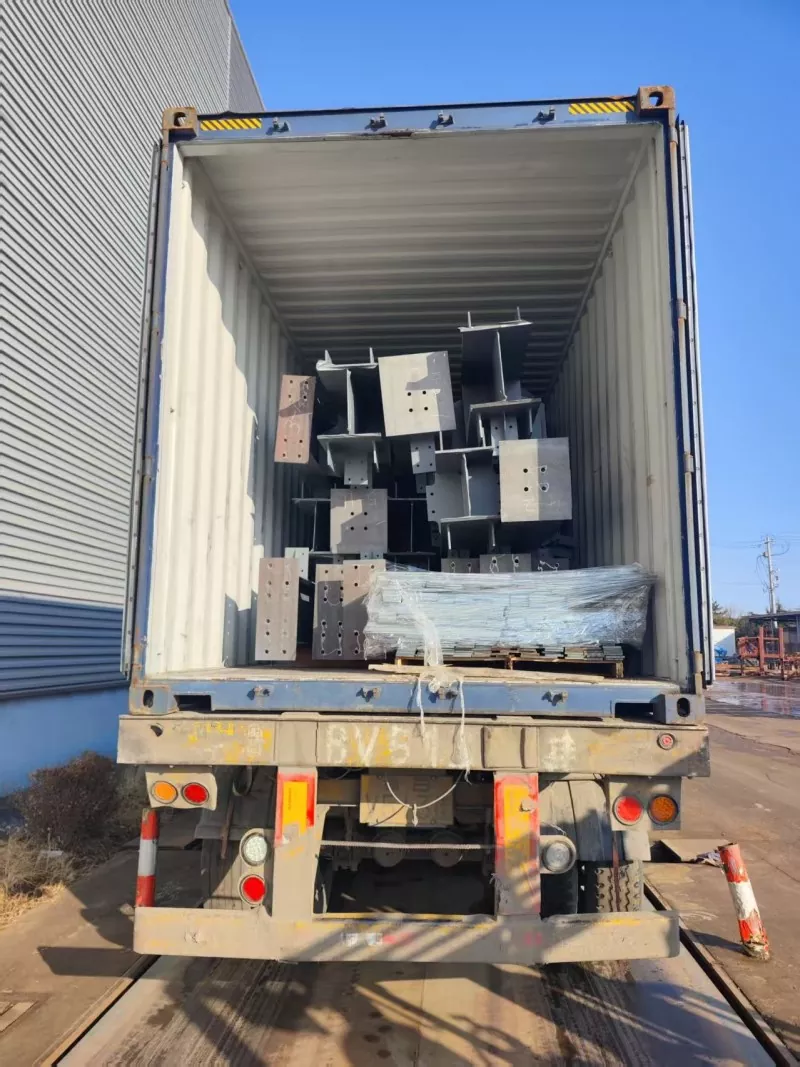

5. Pakiranje i otprema

Prijedlozi za dizajn ključnih čvorova

Čelični stupovi glavne su nosive komponente supermarketa skladišta s čeličnim okvirom. Prijedlozi dizajna za čelične stupove uključuju sljedeće aspekte:

● Oblik presjeka: Obično se koristi zavareni ili vruće valjani čelik u obliku slova H (serija širokih prirubnica). Ponekad se stupovi u obliku kutije ili stupovi s okruglim cijevima koriste u područjima s velikim opterećenjem.

● Razmak stupova: Uzdužni (duž smjera duljine supermarketa) razmak stupova obično je 6 do 12 metara, što je usklađeno s modulom polica i širinom prolaza viličara.

● Baza stupa: Uglavnom krute spojne baze stupova (ugrađeni ili izloženi spojevi sidrenih vijaka), koji prenose momente savijanja i aksijalne sile; moraju se oduprijeti opterećenju vjetrom i horizontalnim silama dizalica (ako postoje).

● Posebna obrada: Ispod 1,5 do 2,0 metra od dna stupa često se izvana nanosi beton ili se postavljaju zaštitni kutovi protiv sudara kako bi se spriječilo oštećenje od udara viličara.
