Cjeloviti vodič za komponente čeličnih konstrukcija: sekundarni elementi i pojedinosti veza

Prethodno izdanje ilustriralo je pojedinosti i nacrte rasporeda primarnih nosivih elemenata i članova za ukrućenje i stabilnost izmeđučelične konstrukcijekomponente. Ova sesija nastavlja predstavljanjem sekundarnih i pričvršćenih komponenti, kao i spojeva i konstrukcijskih dodataka. Ispod su opisi tipičnih položaja rasporeda i potpuni popisi svake komponente u čeličnim zgradama.

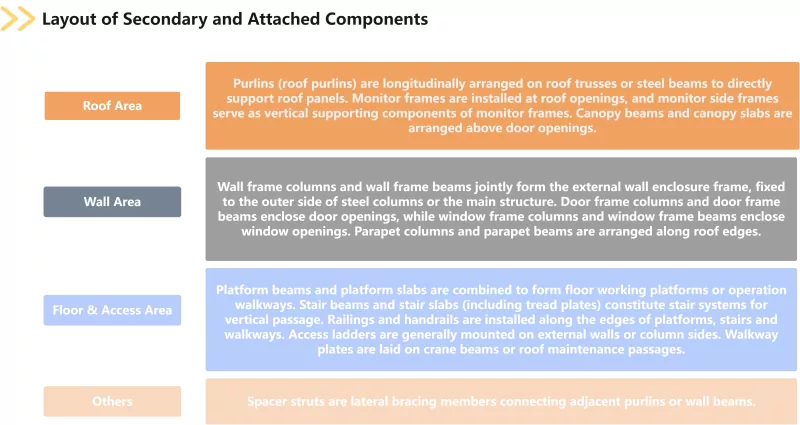

Sekundarne i pričvršćene komponente uključuju grede, stupove zidnih okvira, grede zidnih okvira, okvire monitora, bočne okvire monitora, grede stepenica, ploče stepenica, grede platforme, ploče platforme, ograde, rukohvate, pristupne ljestve, ploče za prolaze i razmaknice, stupove okvira vrata, grede okvira vrata, stupove okvira prozora, grede okvira prozora, grede nadstrešnice, ploče nadstrešnice, parapetne stupove i parapet grede. Podrožnice se dijele na krovne i zidne, dok stepenišne ploče pokrivaju gazne ploče. Preuzimajući funkcije zgrade kao što su ograđivanje, prolaz, dnevno osvjetljenje i ventilacija, sekundarne i pričvršćene komponente prenose opterećenje vjetrom, opterećenje snijegom i druga opterećenja na glavnu konstrukciju. Oni su nezamjenjivi dijelovi koji osiguravaju cjelovitost i uslužne funkcije čeličnih zgrada.

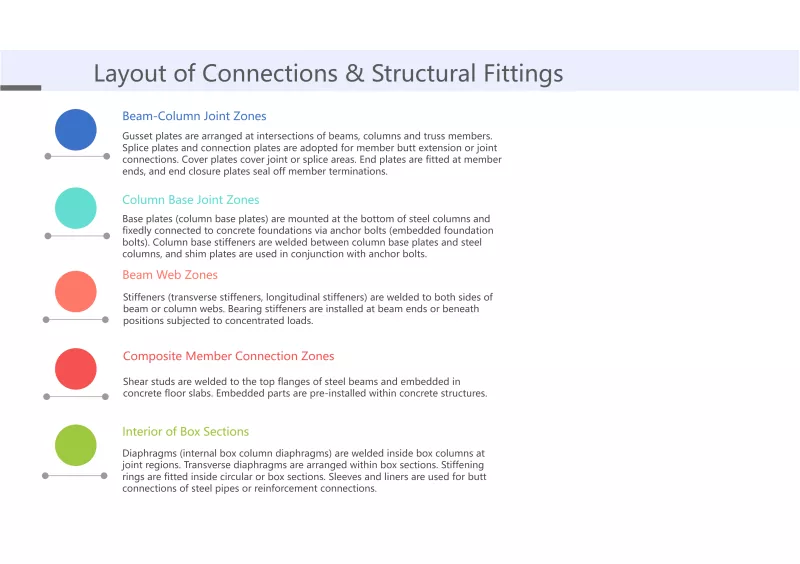

Priključci i konstrukcijski dodaci sastoje se od umetnutih ploča, ukrućenja, ukrućenja ležaja, podložnih ploča, spojnih ploča, ploča za spajanje, pokrovnih ploča, završnih ploča, završnih ploča, osnovnih ploča, ukruta temelja stupova, sidrenih vijaka visoke čvrstoće, običnih vijaka, klinova za smicanje, ugrađenih dijelova, rukavaca, obloga, ukrućenja prstenovi, dijafragme i poprečne dijafragme. Ukrute se dijele na poprečne ukrute i uzdužne ukrute; temeljne ploče uključuju stupne temeljne ploče; sidreni vijci za stupove također su poznati kao ugrađeni temeljni vijci; smični klinovi nazivaju se i spojnice s klinovima; dijafragme pokrivaju unutarnje dijafragme za kutijaste stupove. Kao vitalna kategorijačelična konstrukcijakomponente, spojevi i konstrukcijski elementi izravno određuju mogu li svi nosivi članovi učinkovito koordinirati i je li put prijenosa opterećenja kontinuiran i pouzdan.

Do sada su razvrstane četiri glavne kategorije čeličnih konstrukcijskih komponenti klasificiranih prema strukturnom sastavu. Sve gore navedene komponente nacrtane su na konstrukcijskim nacrtima čeličnih zgrada, uključene u analizu sila u izvješćima o proračunu konstrukcije i trajno zadržane u dovršenim konstrukcijama. Kombinacija komponenti varira s različitim vrstama projekta. Ispravno razumijevanje funkcionalnog pozicioniranja i logike rasporeda svake vrste komponente preduvjet je za sastavljanje točnih količinskih računa i razumno određivanje sveobuhvatnih jediničnih cijena, kao i temelj za osiguranje da se namjera dizajna čeličnih konstrukcija može transformirati u sigurne i pouzdane fizičke zgrade.
