Razumijevanje komponenti čelične konstrukcije: Klasifikacija nosivih i stabilnih elemenata

Općenito, čelične konstrukcijske komponente mogu se podijeliti u četiri glavne kategorije prema strukturnom sastavu: primarni nosivi elementi, elementi za ukrućenje i stabilnost, sekundarne i pričvršćene komponente, kao i spojevi i konstrukcijski elementi. Ova sesija uglavnom pokriva prve dvije kategorije.

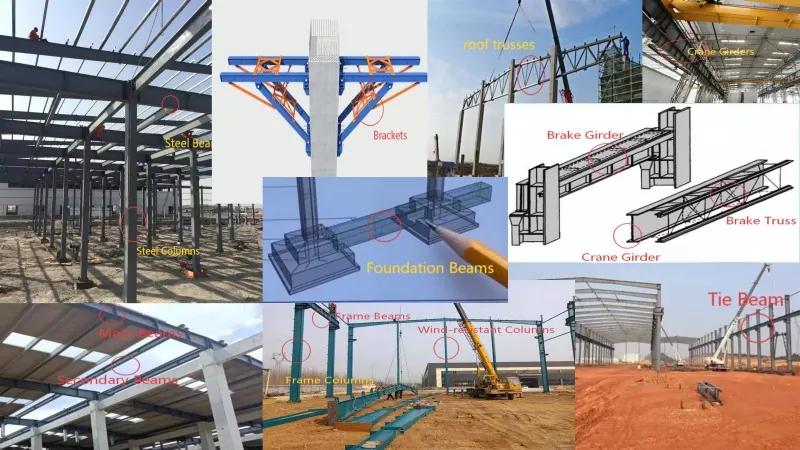

Primarni nosivi elementi uključuju čelične stupove, čelične grede, rešetke, nosače, krovne nosače, nosače dizalica, kočne nosače, kočne rešetke, stupove otporne na vjetar, okvirne grede, okvirne stupove, sekundarne grede, glavne grede, spojne grede i temeljne grede. Nosač se dalje sastoji od gornjih struna, donjih struna i mrežnih elemenata. Kao temeljni kosturčelični konstrukcijski sustav, primarni nosivi članovi nose glavna opterećenja konstrukcije i prenose ih na temelj. Njihova kvaliteta izrade i točnost montaže izravno određuju sigurnost i stabilnost cijele konstrukcije.

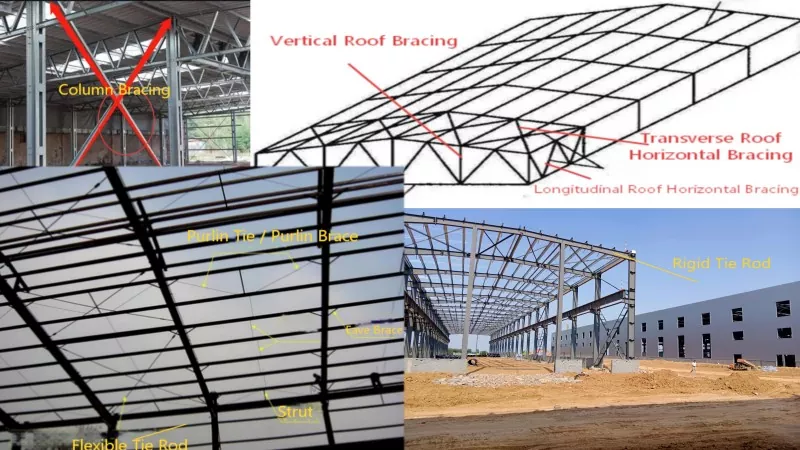

Elementi za ukrućenje i stabilnost sastoje se od ukrućenja stupova, krovnih vodoravnih ukrućenja, krovnih okomitih ukrućenja, uzdužnih vodoravnih ukrućenja, poprečnih vodoravnih ukrućenja, ukrućenja strehe, krutih veznih šipki, savitljivih veznih šipki, greda i podupirača. Elementi za ukrućenje i stabilnost ne podnose izravno veća vertikalna opterećenja, ali funkcioniraju kao jamstvo ukupne stabilnosti konstrukcije, prenose horizontalna opterećenja, smanjuju efektivnu duljinu strukturalnih elemenata i sprječavaju strukturnu nestabilnost.

Ova sesija predstavlja primarne nosive elemente i elemente za ukrućenje i stabilnost. Sljedeća sesija nastavit će s razradom detalja o sekundarnim i pričvršćenim komponentama (uključujući grede, zidne okvire, okvire za monitore, platforme za stepenice, ograde itd.), kao i veze i strukturalne elemente (uključujući umetne ploče, ukrute, vijke, klinove za smicanje, ugrađene dijelove itd.). Ostanite s nama.
