Standardi procesa gradnje za čelične konstrukcije (čelični okviri)

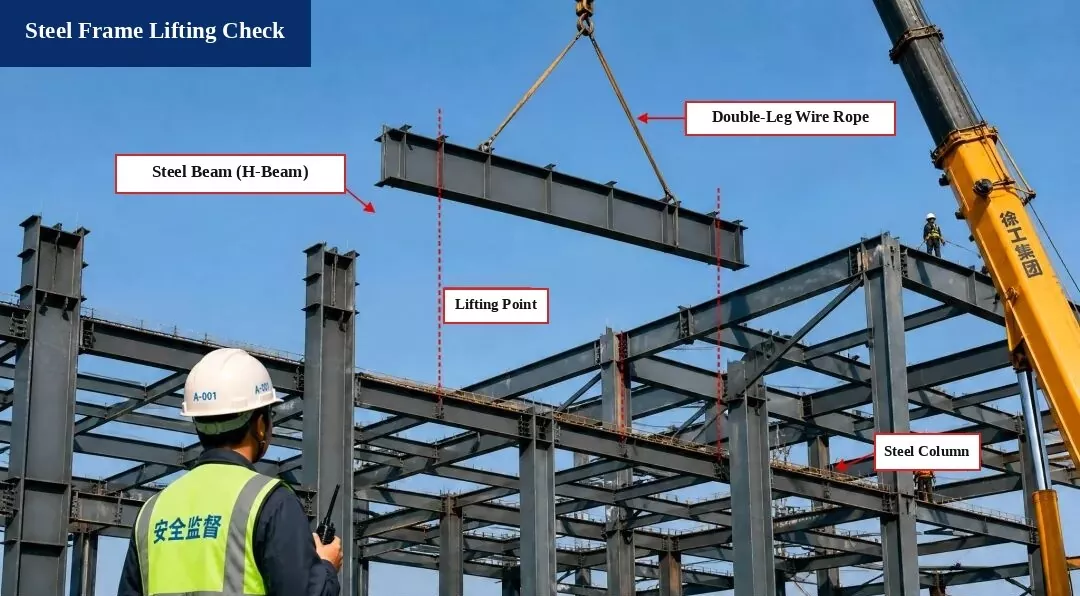

1. Provjera podizanja čeličnog okvira (proračun podizanja)

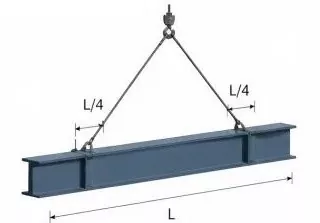

I. Dijagram podizanja

Član:Čelična greda H500×200×10×16, Duljina L = 12,0 m

Točke podizanja:Postavite na L/4 sa svakog kraja grede

Kut remena:α ≈ 60°

II. Izračun opterećenja

1. Vlastita težina grede:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Faktor dinamičkog opterećenja:Uzmi 1.1

3. Težina remena:Zanemareno (zanemarljivo)

4. Ukupno opterećenje dizanja:
P = G × 1,1 = 219,9 kN

5. Napetost remena (uravnoteženo opterećenje):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Provjera sigurnosti remena

1. Vrsta remena:Čelično uže φ20, prekidne sile Fb = 360 kN

2. Faktor sigurnosti (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Zadovoljava standardne zahtjeve!

Provjerite zaključak:
Operacija podizanja je sigurna i zadovoljava zahtjeve kodeksa.

Referentni standardi

• Kodeks za izgradnju čeličnih konstrukcija (GB 50755-2012)

• Tehnički kodeks za sigurnost dizanja i dizanja u građevinarstvu (JGJ 276-2012)

Sigurnosne napomene:

1. Prije podizanja provjerite čeličnu gredu, žičanu užad i alate za dizanje kako biste bili sigurni i pouzdani.

2. Odredite namjensku osobu koja će voditi proces dizanja. Nitko ne smije stajati ispod podignute grede.

3. Prestanite s radom na dizanju odmah kada brzina vjetra dosegne razinu 6 ili višu.

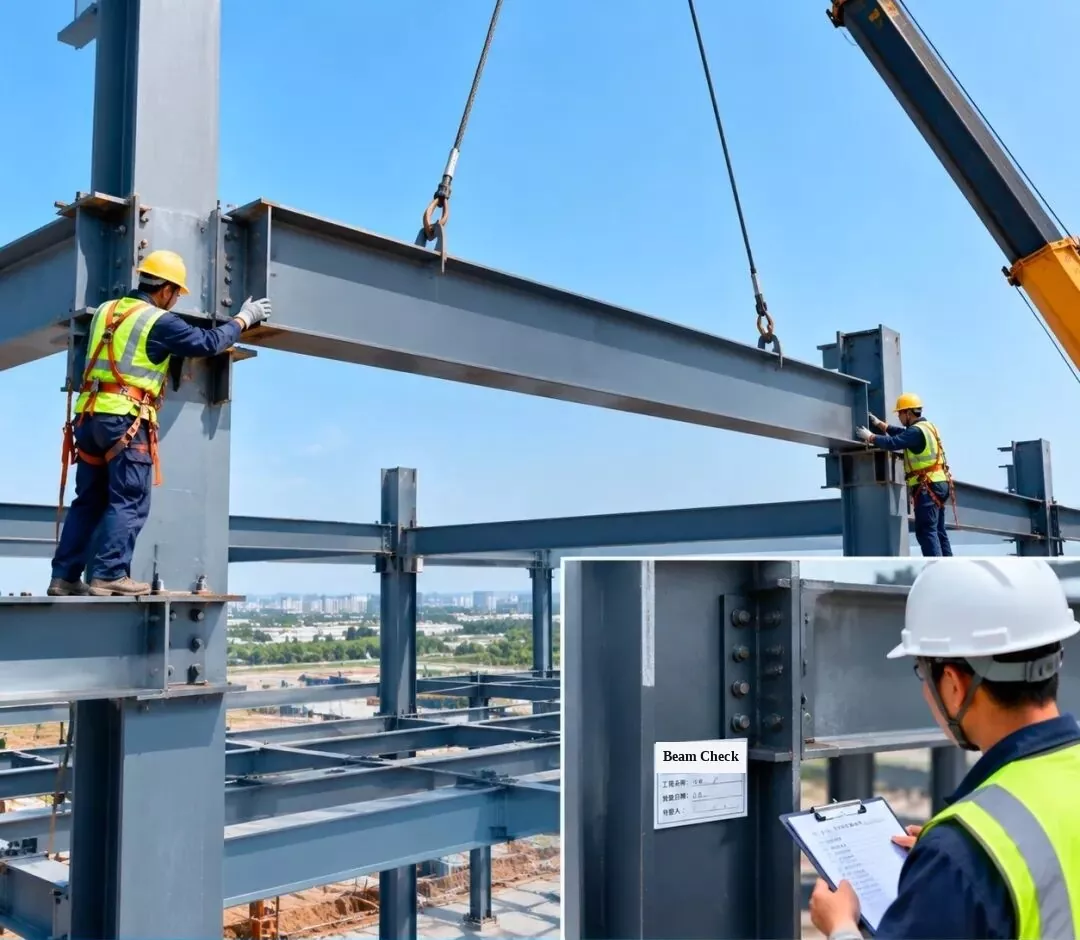

2. Ugradnja i pregled čeličnog okvira — ugradnja čelične grede

Podignite čeličnu gredu u planirani položaj, zatim pregledajte i odobrite priključne spojeve kako biste bili sigurni da kvaliteta ugradnje zadovoljava zahtjeve dizajna.

[Umetnuta oznaka na stupu: Inspekcija ugradnje čelične grede | Naziv projekta: Radionica #1 | Datum inspekcije | Inspektor]

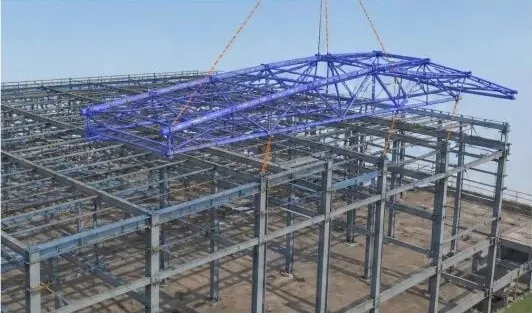

3. Montaža i pregled čeličnog okvira — Montaža čelične krovne rešetke

1. 3D BIM simulacija:Simulirajte instalaciju čelične krovne rešetke kako biste poboljšali plan podizanja i redoslijed instalacije.

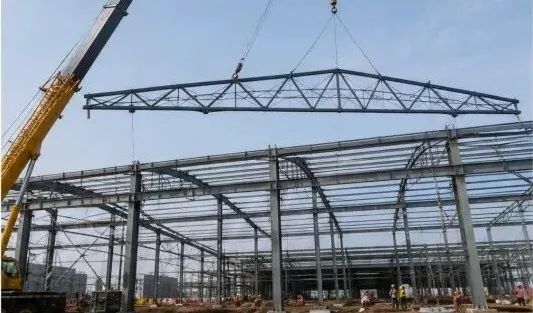

2. Podizanje krovne rešetke:Upotrijebite kamionsku dizalicu da podignete nosač i polako ga postavite na mjesto držeći ga u ravnoteži.

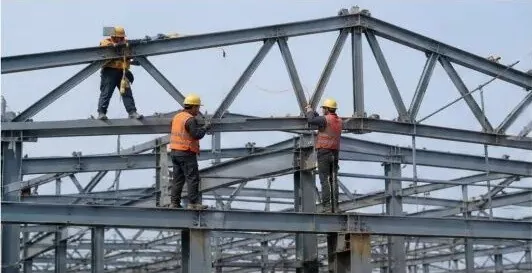

3. Pozicioniranje i privremeno učvršćivanje:Nakon što je krovni nosač postavljen, privremeno ga učvrstite i prilagodite njegov položaj i visinu (nadmorska visina).

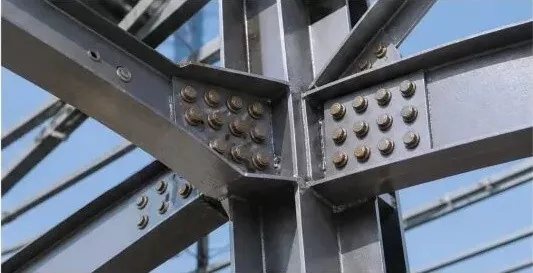

4. Vijčani spoj visoke čvrstoće:Zategnite vijke visoke čvrstoće u skladu s pravilima dizajna kako biste osigurali čvrst spoj.

5. Inspekcija instalacije:Provjerite visinu nosača, raspon, savijanje (progib) i okomito poravnanje kako biste bili sigurni da zadovoljavaju kod.

6. Zapisnik o inspekciji:Nakon što ste prošli inspekciju, ispunite obrazac zapisa i prijeđite na sljedeći korak izgradnje.

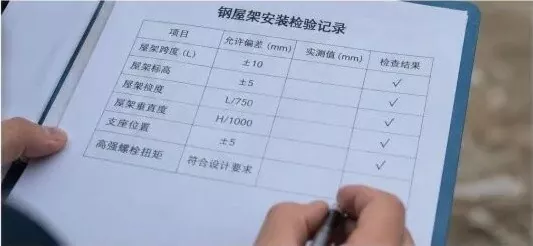

Zapisnik o inspekciji ugradnje čelične krovne rešetke

Stavka inspekcije	Dopuštena pogreška (mm)	Izmjerena vrijednost (mm)	Provjerite rezultat
Raspon rešetke (L)	±10	—	√ (prolaz)
Visina nosača (visina)	±5	—	√ (prolaz)
Savijanje nosača (progib)	L / 750	—	√ (prolaz)
Vertikalno poravnanje rešetke	H / 1000	—	√ (prolaz)
Pozicija podrške	±5	—	√ (prolaz)
Moment vijka visoke čvrstoće	Zadovoljava zahtjeve dizajna	—	√ (prolaz)

Ključne kontrolne točke:

Provjerite sve dolazne čelične dijelove na licu mjesta kako biste provjerili njihovu vrstu, veličinu i kvalitetu zavara;
Koristite siguran i praktičan plan dizanja kako biste osigurali sigurnost dizanja;
Podesite i popravite nosač odmah nakon što je postavljen na mjesto;
Ispravno zategnite sve vijke visoke čvrstoće i ispitajte njihov zakretni moment prema kodu;
Provedite potpuni pregled kako biste bili sigurni da instalirana struktura zadovoljava sve zahtjeve dizajna i koda.

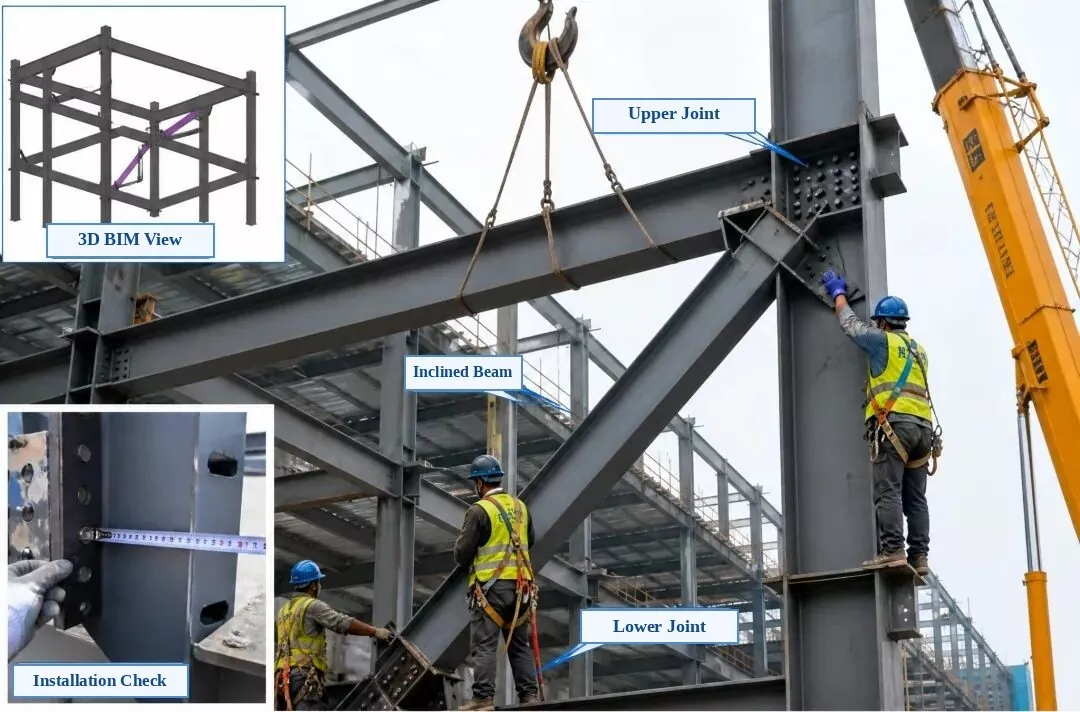

4. Ugradnja i pregled čeličnog okvira — ugradnja nagnute čelične grede

Oznake izdvojenih fotografija:Gornji lijevi umetak: 3D BIM prikaz | Donji lijevi umetak: Provjera instalacije | Glavna fotografija: gornji spojni spoj, nagnuta čelična greda (dijagonalni nosač), donji spojni spoj

Ugradnja i pregled čeličnog okvira — ugradnja nagnute čelične grede

1. Provjera prije instalacije:Provjerite broj dijela, veličinu, položaj rupa za vijke i smjer priključne ploče. Provjerite jesu li kontaktne površine ravne, čiste i bez rubova ili ulja.

2. Podizanje i pozicioniranje:Upotrijebite dvije točke za podizanje kako biste polako podigli nagnutu gredu na mjesto. Privremeno ga popravite i provjerite jesu li i gornji i donji spojevi točno poravnati s čeličnim stupom i gredom.

3. Poravnanje i podešavanje:Prilagodite položaj središnje crte, visinu i okomito poravnanje nagnute grede kako biste zadovoljili zahtjeve dizajna. Dovršite trajno spajanje nakon poravnanja.

4. Način povezivanja:Spojite vijcima visoke čvrstoće. Zategnite ih ravnomjerno od središta prema van na obje strane prema zahtjevima dizajna i označite svaki vijak nakon što konačno zatezanje prođe pregled.

5. Inspekcija instalacije:Provjerite položaj središnje crte, visinu, okomito poravnanje, nepropusnost kontakta ploče i kvalitetu zatezanja vijaka. Sve mora zadovoljiti Kodeks za prihvaćanje kvalitete građenja čeličnih konstrukcija (GB 50205).

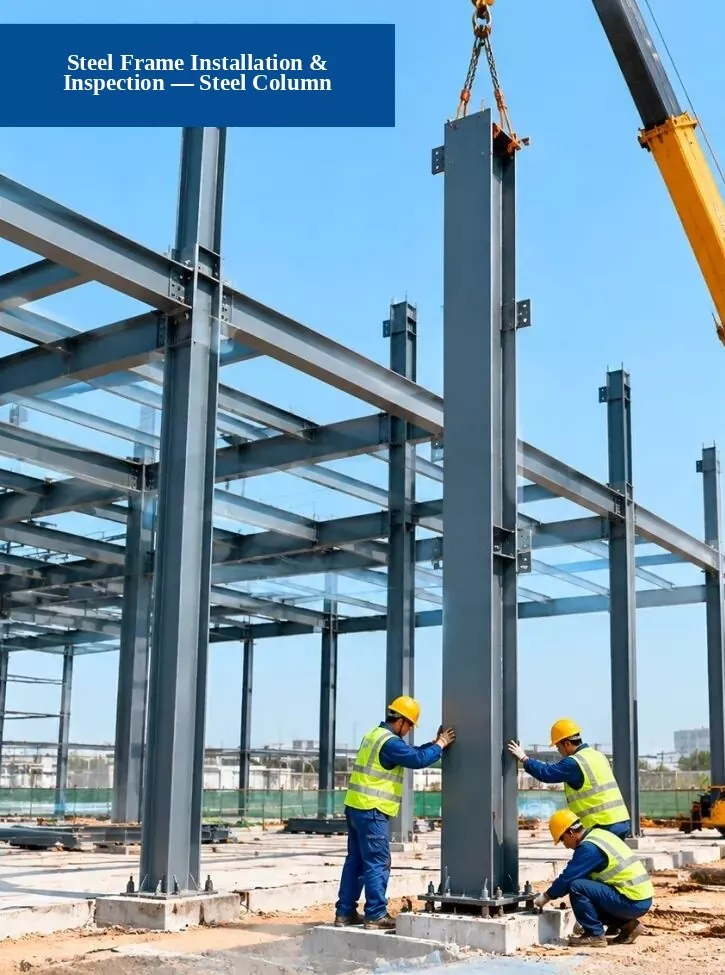

5. Ugradnja i pregled čeličnog okvira — ugradnja čeličnog stupa

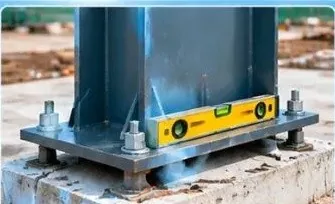

1. Provjera temelja:Provjerite ispunjavaju li položaji sidrenih vijaka, visina temelja i dimenzije temelja projektne zahtjeve.

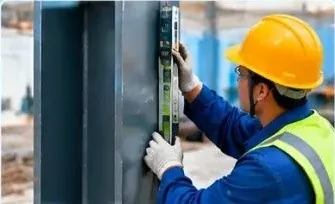

2. Provjera okomitog poravnanja:Upotrijebite totalnu stanicu, laserski visak ili libelu da provjerite koliko ravno (okomito) stoji čelični stup.

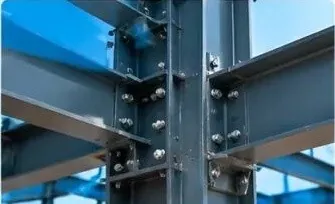

3. Provjera kvalitete veze:Provjerite zadovoljavaju li visokočvrsti vijci, zavari i spojne ploče standardne zahtjeve.

Proces izgradnje:1. Pripremni radovi → 2. Podignite i postavite čelični stup → 3. Instalirajte i osigurajte → 4. Inspekcija i prihvaćanje

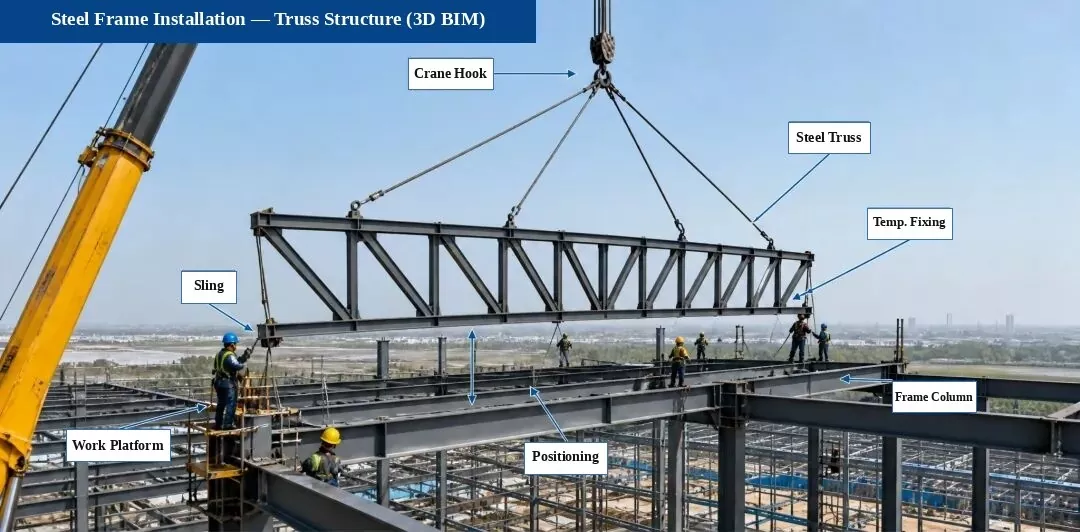

6. Ugradnja čeličnog okvira — ugradnja rešetkaste konstrukcije (3D BIM dijagram)

Tijek procesa instalacije:Pregled i označavanje → Provjera podrške → Podignite i postavite → Privremeno učvršćivanje → Poravnanje i podešavanje → Vijčani spoj visoke čvrstoće → Zavarivanje (ako je potrebno)

Ključne točke instalacije:

Prije podizanja još jednom provjerite središnju liniju oslonca, visinu i položaje ugrađenih dijelova;
Pričvrstite užad za vođenje vjetra (tagline) tijekom podizanja kako bi nosač ostao stabilan;
Podesite i privremeno učvrstite nosač odmah nakon postavljanja kako biste spriječili savijanje ili iskrivljenje;
Vijčani spojevi visoke čvrstoće moraju slijediti pravila dizajna i kodeksa i moraju biti zategnuti potrebnim momentom;
Kvaliteta zavara mora zadovoljavati pravila u Kodeksu za prihvaćanje kvalitete gradnje čeličnih konstrukcija (GB 50205).

Ključne točke pregleda (fotografije lokacije):

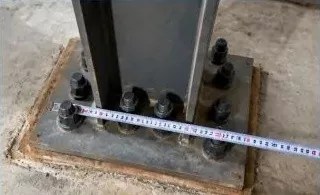

1. Podrška i provjera zglobova

Provjerite položaje i visine potpornih vijaka, podložnih ploča i ugrađenih dijelova kako biste bili sigurni da ispunjavaju zahtjeve dizajna.

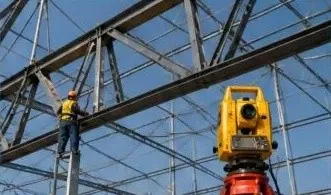

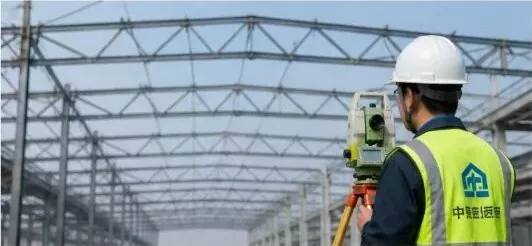

2. Provjera poravnanja rešetki

Upotrijebite totalnu stanicu za mjerenje središnje crte, visine i savijanja nosača i izvršite podešavanja poravnanja.

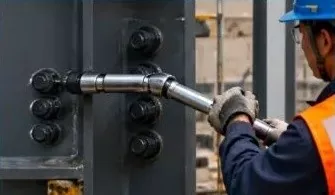

3. Provjera vijaka visoke čvrstoće

Provjerite broj, veličinu i moment zatezanja vijaka visoke čvrstoće i ponovno ih testirajte prema zahtjevima koda.

Bilješka:Konstrukcija nosača u ovom projektu je unaprijed sastavljena u tvornici i podignuta u dijelovima na licu mjesta kako bi se osigurala točna ugradnja, kvaliteta i sigurnost.

7. Montaža i pregled čeličnog okvira i profilirane metalne krovne ploče

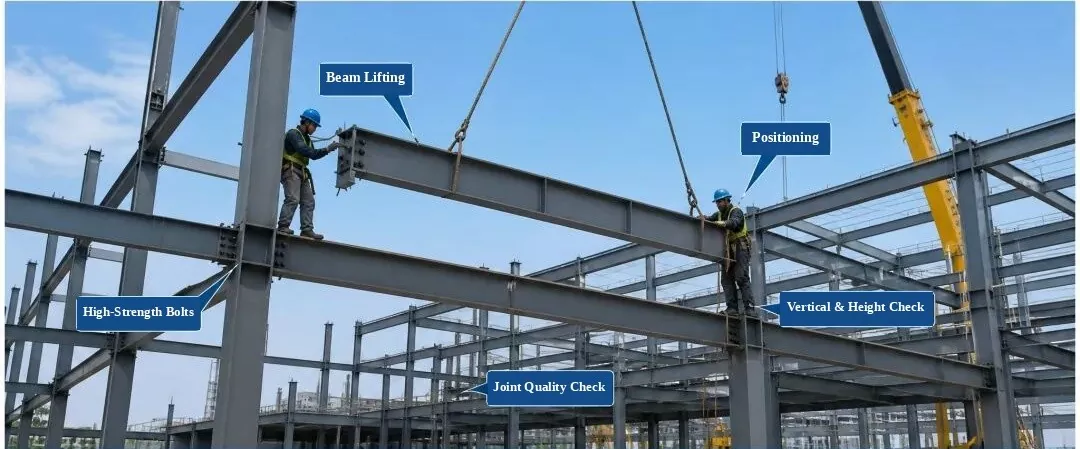

Ugradnja i pregled čeličnog okvira

(Oznake: podizanje grede, pozicioniranje, vijci visoke čvrstoće, vertikalna i provjera visine, provjera kvalitete spoja)

1. Provjera ulaznog dijela:Provjerite kvalitetu materijala, veličinu, stanje površine i ravnost. Montirajte samo nakon prolaska inspekcije.

2. Kontrola procesa:Kontrolirajte položaj dijela, visinu, okomito poravnanje i zatezanje vijaka tijekom instalacije.

3. Stavke za inspekciju:Položaj središnje linije, visina, okomito poravnanje, ravnost površine i kvaliteta spoja vijaka.

4. Standard kvalitete:Mora zadovoljiti Kodeks za prihvaćanje kvalitete gradnje čeličnih konstrukcija (GB 50205-2020).

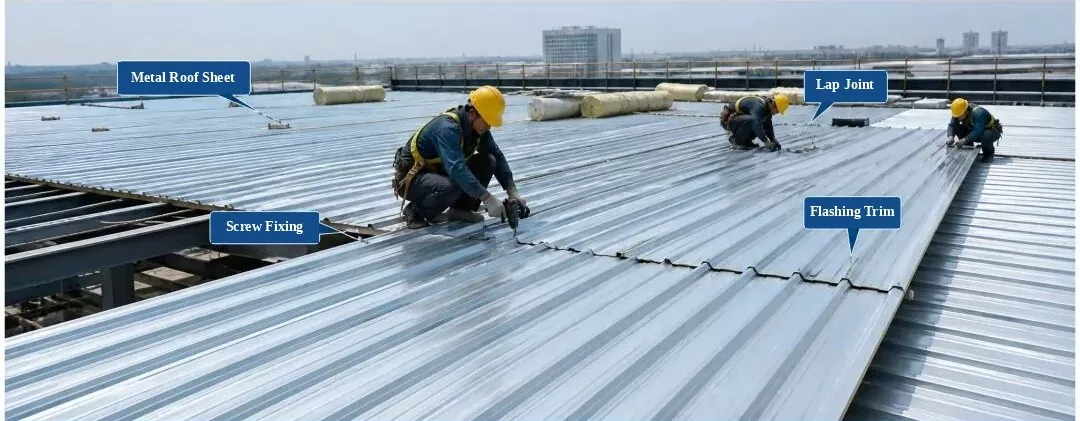

Montaža i pregled profiliranih metalnih krovnih ploča

(Oznake: metalni krovni lim, preklopni spoj, pričvršćivanje samoreznih vijaka, svjetleća obloga)

1. Provjera materijala:Provjerite profil ploče, debljinu, premaz i boju. Koristiti samo nakon provjere.

2. Pravila instalacije:Ispravno preklopite ploče i čvrsto ih pričvrstite. Održavajte razmak vijaka unutar standardnih granica, bez vijaka koji nedostaju ili su pogrešno postavljeni.

3. Stavke za inspekciju:Ravnost krova, širina preklapanja, razmak točaka pričvršćivanja i detalji hidroizolacije.

4. Standard kvalitete:Mora zadovoljiti Tehnički kodeks za metalne krovove (GB 50345-2012).

8. Ugradnja i pregled čeličnog okvira — ugradnja čeličnih stepenica i rukohvata

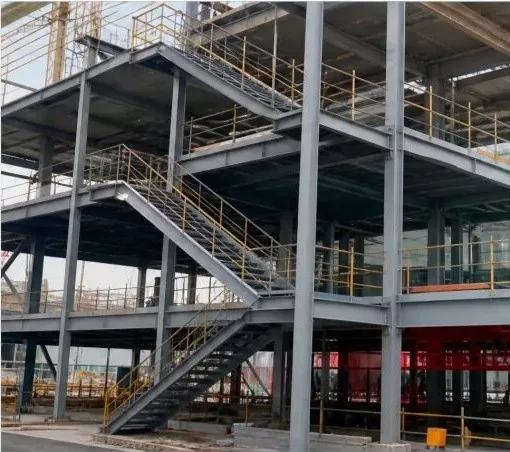

1. Dovršene čelične stepenice i rukohvati (fotografija lokacije)

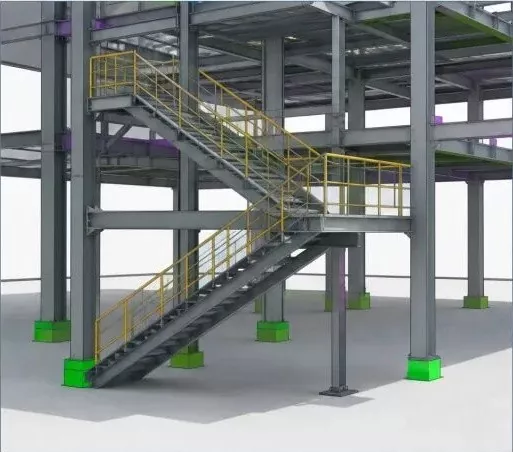

2. 3D BIM model (čelične stepenice i rukohvati)

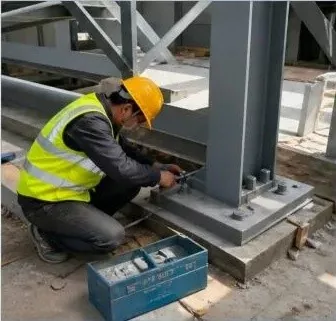

3. Montaža čeličnih stepenica (rad na gradilištu)

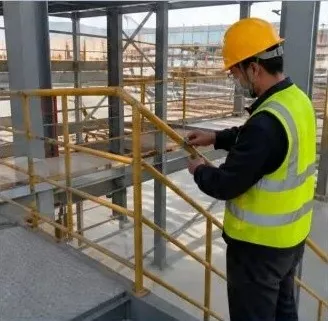

4. Ugradnja rukohvata (rad na gradilištu)

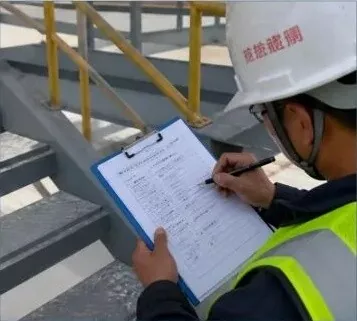

5. Inspekcija kvalitete instalacije (provjera mjesta)

upute:

Prije postavljanja čeličnih stepenica i rukohvata, još jednom provjerite dimenzije komponenti, visine i središnje crte rasporeda;
Kada koristite vijčane spojeve, provjerite veličinu vijka, količinu i zakretni moment kako biste osigurali čvrst spoj;
Instalirani rukohvati moraju biti čvrsti i ravni, s punim i glatkim zavarenim spojevima koji zadovoljavaju zahtjeve dizajna i pravila;
Provedite inspekciju kvalitete nakon instalacije i ispunite zapisnik o inspekciji kako biste osigurali kvalitetu projekta.

Čelična konstrukcijaesnaširoko se koriste na današnjem građevinskom tržištu za izgradnju okvira zgrada, au budućnosti će postati glavni izbor za primarne građevinske strukture. Čelične konstrukcije imaju mnogo potkategorija, tipova konstrukcija i tipova komponenti. Na temelju konstrukcijskog sustava podijeljeni su u četiri glavne vrste: portalni okviri, prostorne rešetke, rešetke i okvirne strukture.
