Čelična konstrukcija pučinske vjetroelektrane

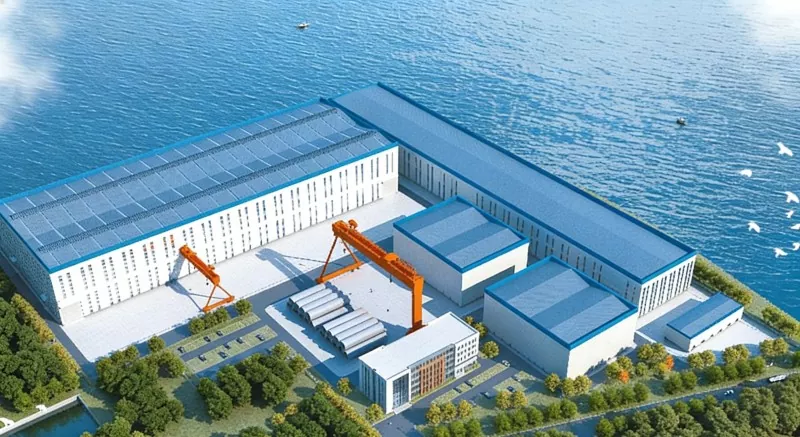

Zgrade tvornica vjetroelektrana na moru od čelične konstrukcije odnose se na teške industrijske tvornice posebno dizajnirane za proizvodnju opreme za vjetroelektrane na moru. Njihova glavna konstrukcija izrađena je od čelika, a obično se nalaze u obalnim lukama ili dokovima kako bi zadovoljili potrebe proizvodnje, montaže i transporta iznimno velikih i teških komponenti.

Naša kineska tvornica pružila je rješenja za čelične konstrukcije za više projekata pučinske elektrane na vjetar i jedan je od dobavljača visokokvalitetnih čeličnih konstrukcija u Kini.

Strukturni oblik

● Teška čelična rešetkasta konstrukcija: Ovo je najčešći oblik konstrukcije.

● Teški portalni okvir: Pogodan za opće proizvodne ili montažne radionice.

● lČelične konstrukcije rešetkastih i mrežnih okvira: Koriste se za tvornice iznimno velikog raspona ili specijalizirane funkcije.

Dizajn otpornosti na koroziju i otpornost na vjetar

● Sustav zaštite od korozije: Budući da su ove industrijske zgrade izgrađene u blizini oceana, okolina je relativno vlažna i postoje ekstremniji vremenski uvjeti. Površinska obrada čelika koristi sustav premaza za zaštitu od korozije.

● Otpornost na vjetar: Sama zgrada mora biti projektirana prema standardima opterećenja vjetrom od 50 ili 100 godina jednom u stoljeću u obalnim područjima kako bi se osigurala konstrukcijska sigurnost u ekstremnim vremenskim uvjetima.

Strukturne komponente proizvoda

Glavna struktura

● Obično se usvajaju rešetkasti čelični stupovi. Za tvornicu vjetroelektrana na moru s čeličnom konstrukcijom velike visine i tonaže teške dizalice, rešetkasti čelični stupovi imaju veću čvrstoću na savijanje i mogu podnijeti težinu stupne dizalice.

Sustav kranske grede

● Kranske grede obično koriste zavarene I-grede od pune mreže visoke čvrstoće, s granicom razvlačenja koja često doseže 355 Pa ili 390 Pa.

Sustav podrške

● Međustupni nosači mogu biti izrađeni od čelika u obliku slova H, kutnog čelika i okruglih cijevi, obično u obliku slova X.

● Na krovu će biti postavljeni vodoravni nosači za prijenos vodoravne sile krova.

● Sustav se obično postavlja na vrhu stupova, s ciljem zaštite stabilnosti sila između čeličnih okvira.

Struktura kućišta

● Grede obično koriste visokofrekventno zavareni čelik u obliku slova H ili čelik u obliku slova C.

● Zidne grede su uglavnom čelične u obliku slova H ili velikog čelika u obliku slova C, a povezane su klizanjem kako bi se prilagodile bočnoj deformaciji glavne konstrukcije pod opterećenjem vjetra ili utjecajem temperature.

Parametar (specifikacija)

Slučaj proizvoda

Projekt pučinske vjetroelektrane velikih megavata Lishan, u kojem je zajednički sudjelovao EIHE Steel Structure, najveći je pojedinačni projekt pučinske vjetroelektrane s paritetom cijena u Kini i najveći klaster pučinske vjetroelektrane u sjevernoj Kini. Nalazi se u južnom morskom području grada Lishan, grad Weihai, provincija Shandong. Cijeli projekt podijeljen je na dvije neovisne lokacije, U1 i U2, s ukupnim instaliranim kapacitetom od 150 megavata (1,5 GW).
