EIHE Steel Structure's Box Column Tijek obrade i inženjerska primjena

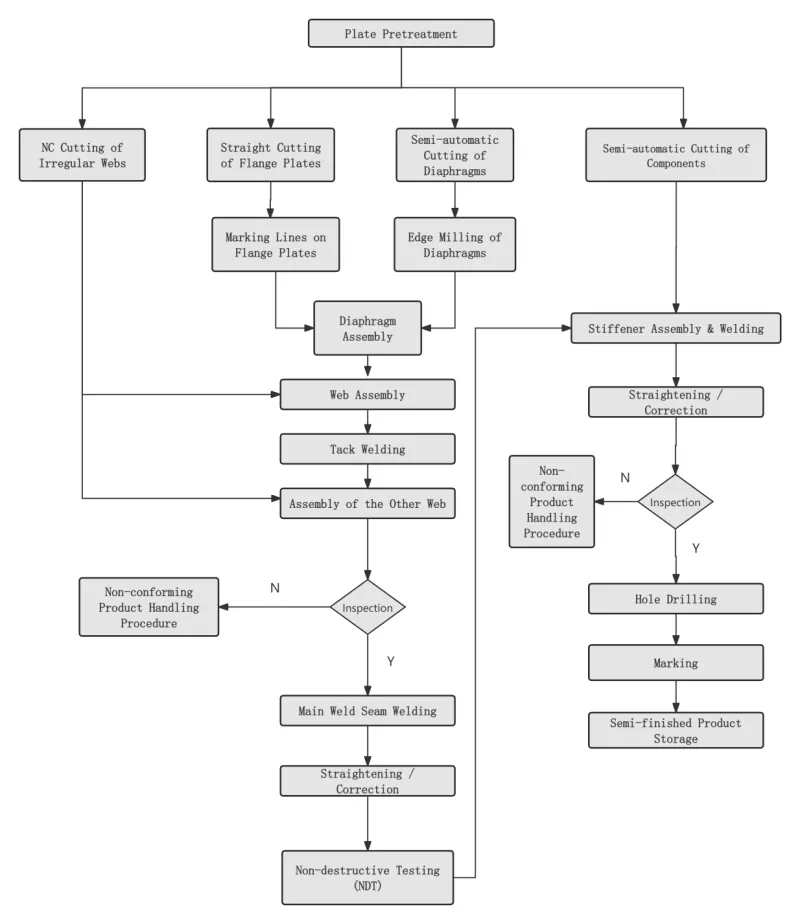

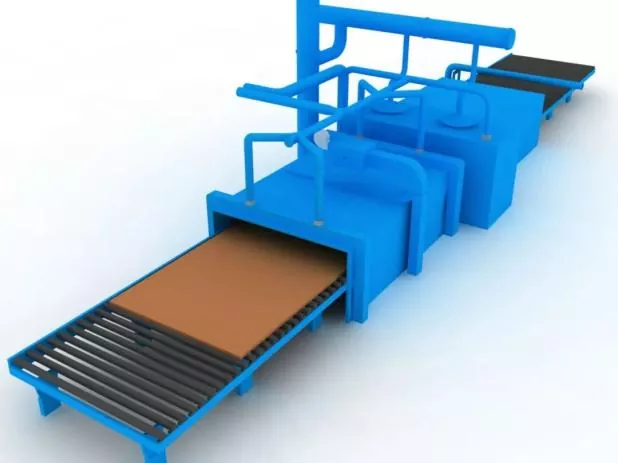

Korak 1 Prethodna obrada površine čelične ploče

Provodi se u skladu s projektom ili zahtjevima procesa prije skidanja čelične ploče.

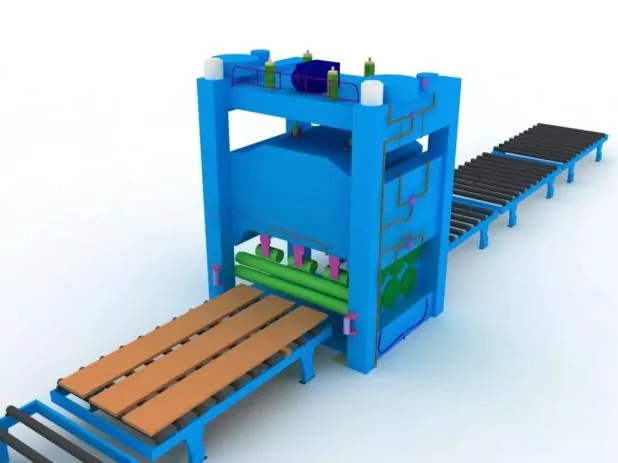

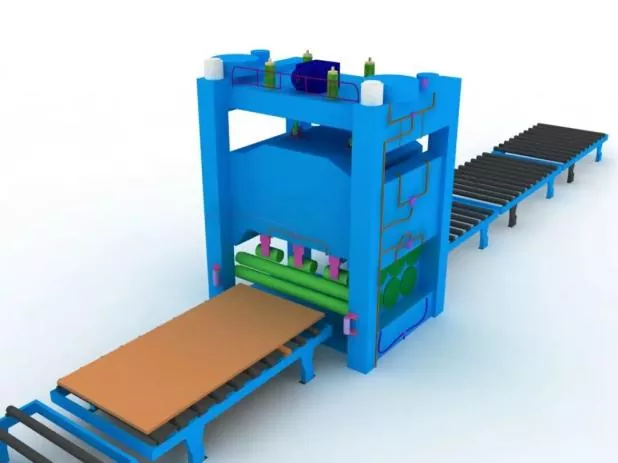

Korak 2 Ispravljanje čelične ploče

Cjelokupno ravnanje mora se izvršiti nakon prethodne obrade čelične ploče kako bi se osigurala točnost zarezivanja i smanjilo unutarnje zaostalo naprezanje čelične ploče.

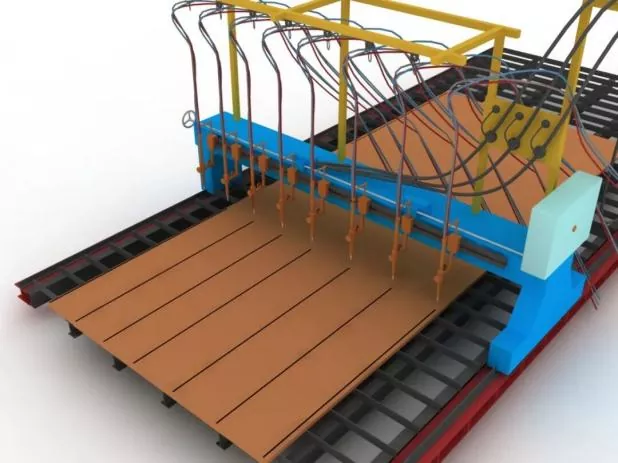

Korak 3 Rezanje i izrada dijelova

Prije rezanja podesite stroj za rezanje, potvrdite model mlaznice i provjerite stabilnost tlaka zraka.

Tijekom rezanja, prethodno zagrijte rezni šav čelične ploče i strogo kontrolirajte brzinu rezanja.

Korak 4 Sekundarno ravnanje dijelova

Izvodi se nakon izrezivanja čeličnih ploča kako bi se osigurala točnost montaže i smanjilo unutarnje preostalo naprezanje čeličnih ploča.

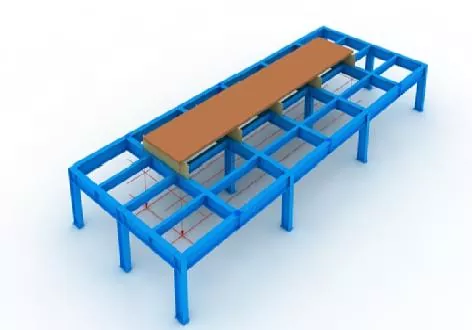

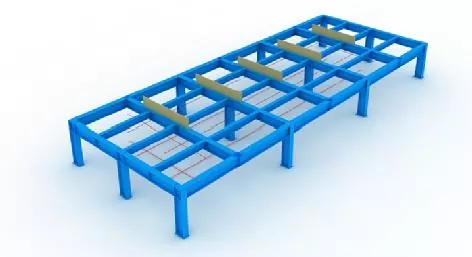

Korak 5 Postavljanje šablona i linija rasporeda

Prije montaže prvo se postavljaju linije za postavljanje i šablone.

Tijekom ugradnje šablone mora se osigurati vodoravna razina gornjeg otvora i dovoljna krutost i čvrstoća.

Sve šablone i konopci za postavljanje mogu se staviti u uporabu tek nakon što ih pregleda i odobri ovlašteno osoblje.

Korak 6 Pozicioniranje donje ploče

Precizno pozicioniran viskom i linijama rasporeda.

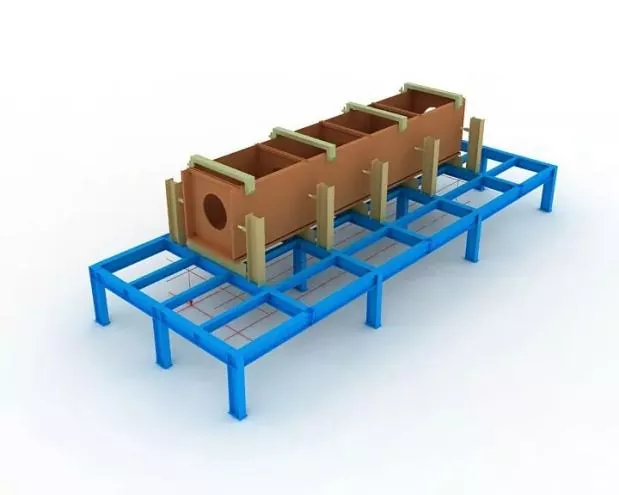

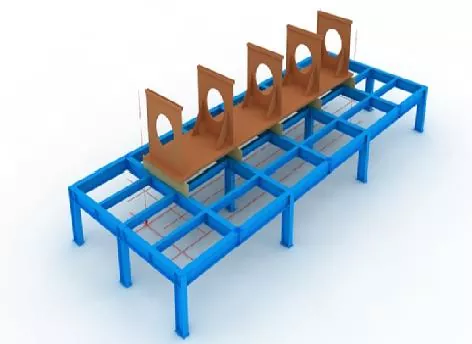

Korak 7 Sklop dijafragme

Prije sastavljanja dijafragmi, označite linije za pozicioniranje na donjoj ploči i uklonite plutajuću hrđu s obje strane linija pomoću brusnog kotača.

Nakon što su dijafragme postavljene, pričvrstite ih pričvrsnim zavarivanjem.

Korak 8 Web sklop

Nakon što je mreža sastavljena i kvalificirana, dizalicom je čvrsto pričvrstite uz dijafragmu, a zatim je pričvrstite zavarivanjem.

Korak 9 Sastavljanje gornje ploče

Dovršite precizno pozicioniranje gornje ploče s viskom, zatim fiksirajte zavarivanjem.

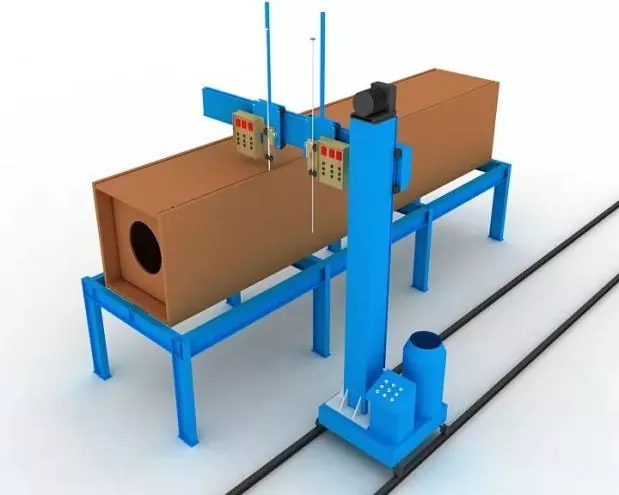

Korak 10 Elektrozavarivanje dijafragme

Za dijafragme je usvojeno jednostrano elektrozavarivanje troskom.

Bakrene čahure za paljenje i gašenje luka moraju se ugraditi na gornjim i donjim otvorima rupa za zavarivanje troskom tijekom zavarivanja.

Struja i napon zavarivanja moraju biti strogo kontrolirani tijekom cijelog procesa zavarivanja, a pozornost se mora posvetiti promatranju promjene boje područja zavarivanja elektrotroskom na mrežici.

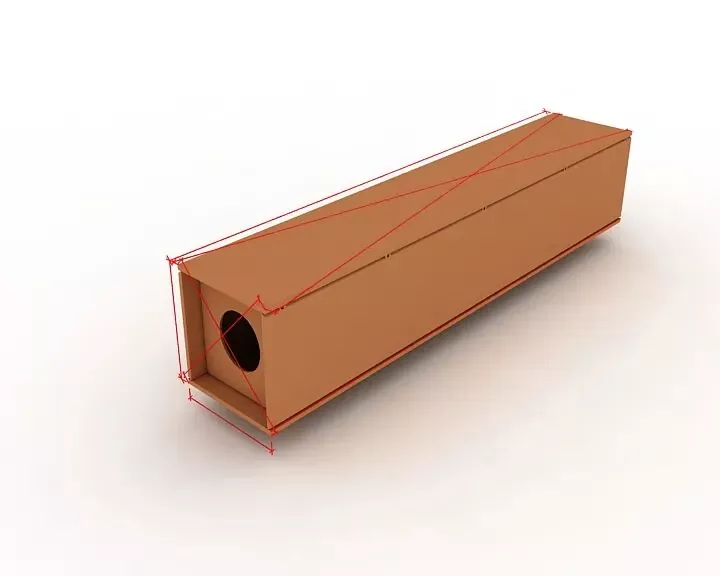

Korak 11 Cjelokupni pregled

Tijekom inspekcije usredotočite se na provjeru ispunjavaju li duljina komponente, dijagonalne dimenzije i dimenzije krajnjeg presjeka zahtjeve dizajna i specifikacije te ispravite sve dijelove koji su izvan tolerancije.

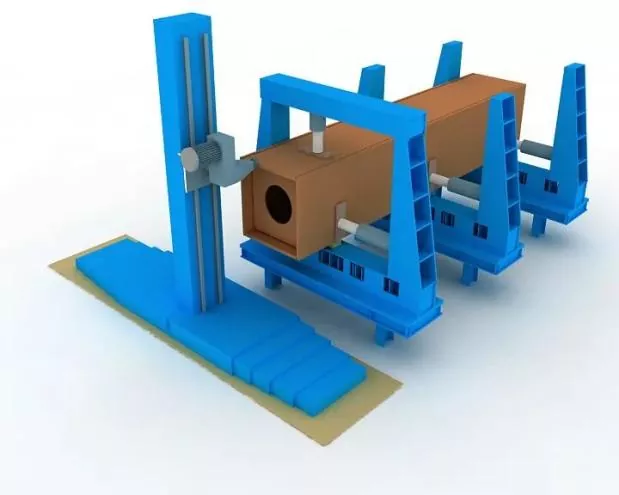

Korak 12 Završno glodanje

Nakon montaže i zavarivanja čeonu površinu izglodajte.

Zajamčite ravnost elemenata i paralelnost između čeone strane i glodala.

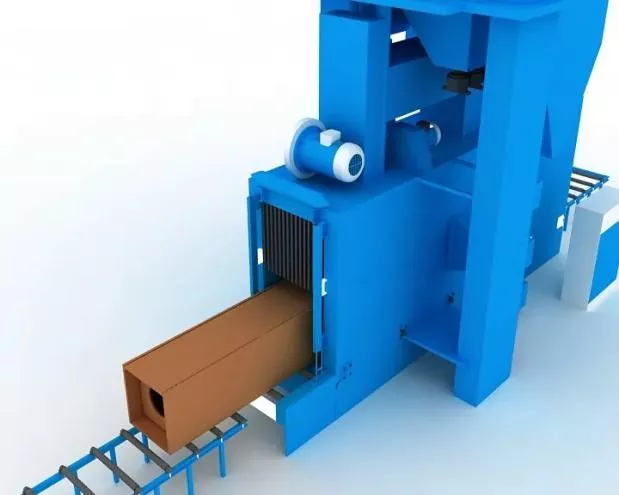

Korak 13 Pjeskarenje i uklanjanje hrđe

Potpuno uklanjanje hrđe pjeskarenjem prema potrebi nakon zavarivanja, a zatim prijeđite na konstrukciju premaza.

Točnost montaže

Tijekom montaže:

● Moraju se usvojiti prikladna ograničenja za kontrolu deformacije zavarivanjem.

● Dopuštenja za skupljanje pri zavarivanju i razumna obrnuta deformacija moraju biti rezervirani za kontrolu dimenzija komponenti i osiguranje ispravnog oblika.

Dopuštena odstupanja za izradu i montažu zavarenih spojeva, kao i tolerancije dimenzija konstrukcijskih komponenti, moraju biti u skladu sa zahtjevima Kodeksa za prihvaćanje kvalitete gradnje čeličnih konstrukcija (GB 50205).

Montažno pozicioniranje zavarivanja

Izvodi se poluautomatskim plinskolučnim zavarivanjem punom žicom (GMAW).

Zavarivač

Zavarivači koji se bave zavarivanjem montažnih pričvrsnica moraju posjedovati odgovarajuće certifikate o kvalifikaciji navedeni u Tehničkoj specifikaciji za zavarivanje građevinskih čeličnih konstrukcija (JGJ81).

Položaj pričvrsnih zavara

Položaj pričvrsnih zavara: pričvrsni zavari moraju izbjegavati početak i kraj formalnih zavara i ne smiju se postavljati na uglove, rubove, krajeve i druga kritična područja sklona strukturnoj čvrstoći i nedostatcima u izradi.

Za T-spojeve, pričvrsno zavarivanje: Provodi se simetrično na obje strane; u međuvremenu, pričvrsno zavarivanje unutar utora treba izbjegavati koliko god je to moguće.

Za zavarivanje žljebovima s punim prodiranjem: Zavarivanje hvataljkama izvodi se na utoru za udubljenje unatrag, npr. udubljenje unatrag.

Položaji montaže i zavarivanja podložnih ploča za zavarivanje, kao i naletnih i odvodnih ploča moraju biti u skladu s relevantnim standardima

Materijali za zavarivanje

Materijali za zavarivanje koji se koriste za montažno zavarivanje i pričvrsno zavarivanje moraju biti u skladu s onima za formalno zavarivanje, tj. moraju se usvojiti isti materijali za zavarivanje kao u službenom zavarivanju.

Za montažno zavarivanje između čelika visoke i čelika niske čvrstoće, materijali za zavarivanje moraju biti odabrani u skladu s razredom čelika niske čvrstoće.
